主噴嘴與輔助噴嘴的結構
(一)主噴嘴的結構

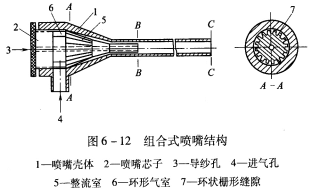

主噴嘴是噴氣織機的重要部件，主要由噴嘴芯、噴嘴殼體、噴管等組成。主噴嘴有多種結構形式，其中應用最為普遍的一種為組合式噴嘴，結構如圖6—12所示。
緯紗從導紗孔3進入噴嘴，高壓空氣由進氣孔4進入環形氣室6中，形成強旋流，然后經過整流室5，整流室5由噴嘴芯與噴嘴殼體之間的環形齒形縫隙7構成，它的環狀齒形縫隙起“切割”旋流的作用，它將大尺度的旋流分解成多個小尺度的旋流，使垂直于前進方向的流體速度減弱，而前進方向的速度分量加強，達到整流的目的。整流室的截面收縮比是根據引緯流速的要求設計的，氣流在B處匯集，進人光滑圓管BC段，從導紗孔3處吸入的緯紗在此圓管內被高速氣流加速，獲得必要的速度出噴口C后進入筘槽飛行。在主噴嘴的B處，議計的氣流靜壓低于導紗孔進口處的大氣壓力，負壓作用使環境大氣滯導紗孔進入噴管，有利于緯紗進入。
噴嘴芯在噴嘴殼體中的進出位置可調節，從而改變氣流通道的截面積，改變射流的出流量。
(二)輔助噴嘴的結構
常見的輔助噴嘴為上扁下圓的空心管，如圖6—13(a)所示。輔助噴嘴外壁光滑耐磨，以減小對經紗的摩擦，噴管上端開有噴氣孔，壓縮空氣射流從噴氣孔中射出，噴射方向為水平偏上α的一個角度，一般為9°—10°。輔助噴嘴的噴孔有多種形式，有單圓孔形、雙孔形、多圓孔形、矩形、條縫星形等，如圖6—13(b)所示，不同的噴孔形狀能產生不同的射流流場，多孔形、條縫星形射流的集束性好，射程遠，這是因為輔助噴嘴壁厚(即孔深)與孔徑的比例大，使垂直于前進方向的射流流速分量減弱，從而減少了射流的擴散。矩形噴孔射流的集束性稍差，但比單圓孔形好。多孔形的孔徑小，易堵塞，對壓縮空氣的清潔度要求更高。
