緯紗動態張力的變化規律
噴氣織機的高入緯率對緯紗張力提出了嚴格要求，引緯時緯紗應保持均勻和較小的張力以及適宜的張力峰值，這對減少織機停臺、保證織物的質量是十分重要的。

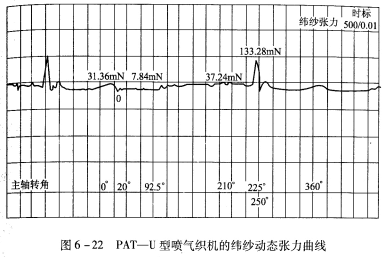

在主軸回轉一周的過程中，緯紗張力的變化可分為四個階段。圖6—22為在PAT—u型噴氣織機上實測的緯紗動態張力曲線，緯紗線密度為19.5tex，織機轉速為380r/min。
在織機主軸回轉一周的過程中，緯紗動態張力可分為四個變化階段。
1.微風張力(20°-92.5°)從上次引緯結束到下次引緯開始前，緯紗在主噴嘴微風作用下保持著約7.84mN的張力，此張力使主噴嘴內的緯紗避免產生扭結現象，同時，使緯紗頭端伸直，為下次引緯做好準備，因張力小，緯紗有小量回縮。
2.引緯階段(92.5°-255°)主噴嘴開始噴射引緯氣流后，緯紗從儲緯器上退繞下來進入梭口高速飛行，緯紗張力上升到37.24mN，這個張力水平并不大；在引緯的后期，張力出現高達133.28mN的峰值，這是因為儲緯器已開始制動緯紗，紗線不能從儲緯器順利退繞，緯紗速度迅速降低所致。到255°時，緯紗被完全阻擋而停止飛行，緯紗張力也達到最大值，這個張力稱為緯紗的沖擊張力。
3.打緯階段(255°-360°)引緯結束后，緯紗受出梭口側幾個輔助噴嘴氣流的牽引，直到被經紗夾持，然后鋼筘將新引入的緯紗打入織口。在此階段，緯紗所受的最大張力為31.36mN。
4.剪緯階段(360°-20°)打緯結束后，在鋼筘回退過程中，剪刀將主噴嘴出口與布邊之問的緯紗剪斷，緯紗在此階段所承受的張力也很小。
分析緯紗張力的動態變化規律發現，緯紗在引緯過程中的張力波動不大，這是緯紗從筒子引出后，再經過儲緯器重新卷繞后輸出的結果。緯紗張力的
