氣閥
控制主、輔噴嘴定時噴射的部件是氣閥，氣閥按其驅動原理分為機械閥和電磁閥兩類。前者用控制凸輪來完成氣閥的啟閉；后者則以算機的指令，由電子脈沖訊號轉換成閥門的開閉動作來完成。機械閥的調整不便，易磨損，控制氣流的精度差，目前已被電磁閥替代。電磁閥的啟閉頻率很高，在高速運行的噴氣織機上，每引入一根緯紗，電磁閥需要啟閉一次，一次啟閉動作在數毫秒時間內完成，因此要求電磁閥具有靈敏的高速響應特性和準確的時間控制特性。

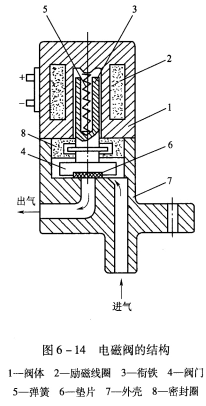

圖6—14為一種電磁閥的結構，勵磁線圈2通電時，銜鐵3在電磁引力的作用下上升，閥門4和墊片6被提升，氣路開通，噴嘴開始噴射氣流；勵磁線圈2斷電后，銜鐵3在彈簧5的作用下復位，閥門關閉，從而關斷氣路。
電磁閥以電磁感應驅動閥門芯，動作靈敏，調節簡便，使用壽命長，已成為噴氣織機計算機智能控制引緯的關鍵機件。新型引緯的特點是閉環控制，它的探測系統將緯紗飛行到達的信息傳送至計算機，經計算機比較和判斷后給出下一緯的噴射時間和供氣氣壓，自動調整引緯參數，以穩定緯紗的飛行，提高織物質量。
電磁閥的開啟、關閉滯后時間是衡量電磁閥靈敏性的指標，開啟滯后時間是從電路剛一接通，到輸出壓力上升到輸入壓力90%時的時間；關閉滯后時間是從接到關閉電信號到壓力下降到原來的90%的時間。電磁閥把電脈沖信號轉換成機械動作，機械動作的響應在時間上會滯后于電信號，而氣路接通又滯后于機械動作是造成啟閉滯后的原因。電磁閥的輸出壓力曲線如圖6—15所示，時間t1和t2越小，電磁閥越靈敏，其高速響應特性越好。壓力曲線中的陰影部分反映的是無效氣流，因此壓力曲線越接近矩形，越能減少電磁閥啟閉造成的氣耗。
JAT型織機的電磁閥采用過勵磁技術，開啟時，先加過勵磁電壓（48V），以減少初始輸入氣壓從0升至輸出氣壓90%的時間，即減少電磁閥開啟時間的滯后響應時間；電
在制定引緯工藝參數時，主噴嘴和輔助噴嘴實際噴射氣流的啟、閉時間(或稱始噴、終噴時間)常以主軸的角度表示，它是根據緯紗飛行所需要的控制氣流設計的。電磁閥的滯后性造成噴嘴的啟、閉時間與電磁閥的啟、閉時間存在差異：
電磁閥的開啟時間(°)=噴嘴的開啟時間-電磁閥的開啟滯后時間(6-1）
電磁閥的關閉時間(°)=噴嘴的關閉時間一電磁閥的關閉滯后時間(6-2)
這里，電磁閥的開啟與關閉滯后時間的單位已從毫秒轉換成角度，它受主軸轉速的影響。例如，若織機主噴嘴電磁閥的開啟滯后時間為6ms，在織機主軸轉速為500r/min時，滯后時間占主軸的轉角是18°。而當主軸轉速上升到600r/min時，滯后時間占主軸的轉角變?yōu)?1.6°。如果設定主噴嘴氣流的開啟時間是80°，則電磁閥在轉速為500r/min時的開啟時間為62°(80°-18°)，而在600r/min時為58.4°(80°-21.6°)。
在開、閉滯后時間一定的條件下，電磁閥的啟、閉時間可由式(6—1)、式(6—2)計算。因此，下面只討論噴嘴開啟、關閉時間的制定。在計算機控制的噴氣織機上，通過程序設計，可使噴嘴的啟閉時間與電磁閥的啟、閉時間相對應，從而方便引緯工藝參數的設計。
