噴射氣流的性質
噴氣引緯是利用噴射成束的氣流對緯絲的作用力，推動緯絲飛越梭口。
1.噴射氣流的性質
噴氣引緯是依靠壓縮空氣經主噴嘴(main nozzle)和輔助噴嘴(relaynozzle)噴射的射流來牽引緯絲的。由于射流與其周圍的靜止空氣之間有一定的速度差異，所以，靠近邊界處的射流脈動微團與相鄰的靜止空氣發生摻雜，結果是，射流將自己的一部分動量傳遞給空氣，使一部分原來靜止的空氣，被射流帶著向前運動，這就是射流的卷吸作用；同時使一部分原來靜止的空氣，獲得較低的速度并垂直于射流軸線緩慢運動，這就是射流的擴散作用。射流一邊卷吸周圍的空氣，一邊又作擴散運動，結果使射流的動量迅速消失，速度也迅速衰減，射流截面迅速增大。
壓縮空氣從圓形噴嘴噴射的射流稱為自由圓射流，從平直狹縫噴射的射流稱為自由平面射流。自由圓射流結構與速度如圖2-12所示。
由于射流的卷吸作用和擴散作用，自由圓射流的截面沿射程方向逐漸增大，形成錐形流場，錐形流場以ox為對稱軸，如圖2-12(a)所示。射流密集段由核心區(kernel area)和混合區組成，核心區氣流速度分布均勻，數值相等，等于噴嘴出口處的射流速度v0，也稱為等速核。其余部分為混合區。在混合區內，沿與軸線ox垂直方向的流速是變化的，離軸線越遠，則速度越小。隨著射流向前發展，

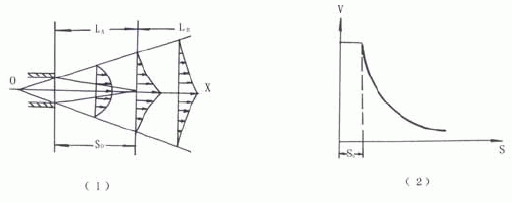

圖2-12自由圓射流結構與速度圖
LA—射流密集段LB—射流散射段S0—核心區長度
由于射流與周圍靜止空氣的不斷交換動量，核心區逐漸縮小，混合區逐漸擴大，到達射流散射段。核心區長度為：
式中：S0核心區長度，mm；
d0噴嘴出口出直徑，mm；
a紊流系數，自由圓射流a=0.07；
K試驗常數，自由圓射流K=0.335。
因此，
