噴氣織機引緯系統的工作原理
(一)引緯系統的組成與作用

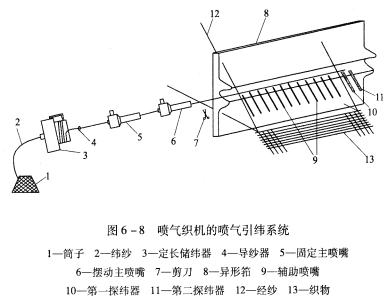

典型的異形筘多噴嘴噴氣引緯系統主要包括定長儲緯器、主噴嘴、輔助噴嘴、異形筘、探緯器、剪刀等。如圖6—8所示，從筒子1上退繞下來的緯紗2纏繞在定長儲緯器3的鼓輪上，然后經導紗器4，依次穿過兩個主噴嘴5、6。在引緯時，壓縮空氣從主噴嘴的圓管中噴出，緯紗在氣流的作用下從儲緯器上退繞下來，穿過主噴嘴，在異形筘8的筘槽中飛行。為了防止氣流因擴散造成的引緯氣流速度的降低，由輔助噴嘴9向筘槽補充氣流，使緯紗頭從織機供緯側飛行到另一側，完成引緯。然后鋼筘將新引入的緯紗打入織口，使經緯紗交織成織物。剪刀7在主噴嘴出口與布邊之間剪斷緯紗，為下次引緯做好準備。
為了適應高速引緯的需要，現代噴氣織機上的主噴嘴由固定主噴嘴和擺動主噴嘴組成，固定主噴嘴用來克服緯紗從儲緯器上退繞下來所受的阻力，將緯紗順利地送往擺動主噴嘴。擺動主噴嘴安裝在筘座上，出口始終對準異形筘的筘槽，使緯紗進一步加速，在獲得要求的飛行速度后，將緯紗準確地送入筘槽內。固定主噴嘴的氣流速度可稍大于擺動主噴嘴，使緯紗略呈松弛狀態，以減小緯紗因筘座擺動而產生的張力，減小緯紗在進擺動主噴嘴之前的張力。
儲緯器的作用一是定長供緯，使每次引入的緯紗長度等于要求的引緯長度；二是均勻緯紗的張力，以避免筒子退繞半徑不同造成緯紗張力的波動。輔助噴嘴的數量與織機幅寬有關，可達十幾至幾十個。
兩個探緯器安裝在織機右側靠近布邊處，如圖6—8所示，正常開車時，第一探緯器10探測到緯紗，第二探緯器11探測不到緯紗。否則即為不正常，應停車。探緯器有無信號與是否停車的關系如表6—2所示。
表6—2探緯器信號與停車的關系
第一探緯器H1 |
有信號 |
有信號 |
無信號 |
無信號 |
第二探緯器H2 |
無信號 |
有信號 |
無信號 |
有信號 |
織機狀態 |
正常 |
停 |
停 |
停 |
H1探頭安裝于正常引緯時，緯紗所能到達的位置，以探測緯紗是否正常引入。若沒有到達即可探知短緯、彎緯或缺緯。H2探頭安裝于正常引緯時緯紗不能到達的位置，當引緯發生的斷緯通過H2探頭時，發出停車信號。在表6—2中，第一種停車說明有長緯或中間斷緯，笫二種停車說明有缺緯、短緯，第三種停車說明斷緯飛出或飛花堵塞。

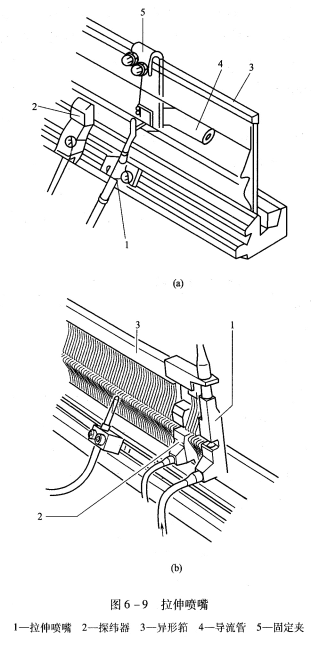

拉伸噴嘴如圖6—9所示，安裝在緯紗出梭口處的筘座上，它使緯紗在引緯終了時保持一定的張力和伸展?fàn)顟B(tài)，當主噴嘴、輔助噴嘴被相繼關閉后，可防止緯紗在綜平前回跳而產生緯縮疵點。在圖6—9(a)中，拉伸噴嘴1的噴口指向?qū)Я鞴?的進氣口，導流管4固定在固定夾5上，進氣口前的筘齒被撐開。當緯紗到達拉伸噴嘴時，緯紗頭被拉伸噴嘴的氣流吹入導流管而使緯紗處于張緊狀態。綜平時，緯紗被經紗夾持后，拉伸噴嘴才停止噴射，從而防止了緯縮的產生。圖6-9(b)的拉伸噴嘴與導流管做成一體結構，氣流向上噴射，同樣起到張緊緯紗的作用。
