噴氣引緯系統之輔助噴嘴及主噴嘴

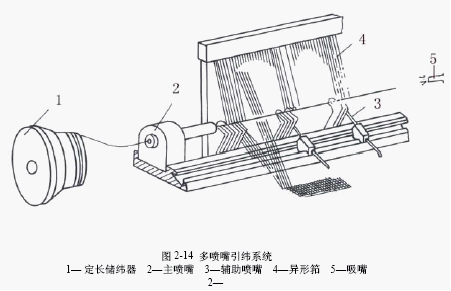

噴氣引緯系統有單噴嘴(singlenozzle)引緯系統和多噴嘴(multiplenozzle)引緯系統,單噴嘴引緯系統加工織物幅寬受到單噴嘴一次性噴射射流射程的限制,而多噴嘴引緯系統則避免了這一缺陷。如圖2-14所示為一種典型的多噴嘴引緯系統。
在多噴嘴引緯系統中,除了主噴嘴2外,沿噴氣引緯方向每隔一定距離設置一個輔助噴嘴,定長儲緯器1釋放的緯絲,隨著壓縮空氣由主噴嘴2噴射的射流引入在梭口中由異形筘4形成的噴氣引緯通道(wefttunnel)。另一股壓縮空氣由輔助噴嘴3噴射形成射流,根據噴氣引緯要求先后向主氣流補充引緯射流。為了增加對緯絲的控制,一些噴氣引緯系統在引緯出梭口處,增設了吸緯噴嘴(suctionnozzle)5,使緯絲在引緯終了時保持一定的張力和伸展,防止縮緯.
1.主噴嘴

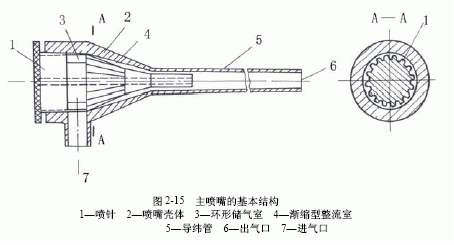

主噴嘴的基本結構如圖2-15所示。 噴嘴由噴針1、
噴嘴殼體2和導緯管5組成,壓縮空氣由噴嘴殼體2上的進氣口7進入環形儲氣室3,然后進入根據噴氣引緯要求
的射流速度設計的漸縮型整流室4,因此,也稱為漸縮型噴嘴。最后進入導緯管5,與噴針1引入的緯絲匯合。壓縮空氣在導緯管中進一步整流加速后,經出氣口6將高壓小流量的壓縮空氣噴射形成高速低壓的噴氣引緯用射流,同時將緯絲攜帶引入梭口。
如圖2-15(a)所示,在整流室3中,噴針1的環狀表面柵形縫隙對大尺度的渦流切割成多個小尺度的渦流,達到整流的目的。因此,從主噴嘴噴射的射流集束性好,射程遠。
2.輔助噴嘴

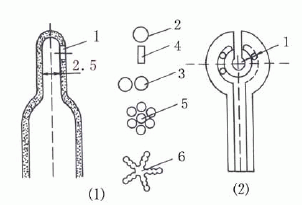

如圖2-16 所示為輔助噴嘴結構示意圖。

圖2-16輔助噴嘴結構示意圖。
1—出氣空2—單圓孔:φ1.5mm3—雙圓孔:φ1.08mm×2,φ
b
