拉伸噴嘴的啟閉時間與、主、輔噴嘴供氣壓力的確定

來源：中國紡機網　發布時間：2011年04月11日

拉伸噴嘴的啟閉時間與、主、輔噴嘴供氣壓力的確定

一、拉伸噴嘴的啟閉時間確定

拉伸噴嘴的作用是使引緯結束后梭口內的緯紗在受到經紗夾持前處于張緊狀態，以防止因輔助噴嘴關閉緯紗松弛產生的疵布。拉伸噴嘴的開啟時間比緯紗的到達時間早10°～20°，可根據緯紗的波動情況而定。拉伸噴嘴的關閉時間要同綜平時間相同或略遲些。有的織機沒有安裝拉伸噴嘴，可將最后一組輔助噴嘴的關閉時間延遲到綜平，以使緯紗在與經紗交織前處于伸直狀態。

二、主、輔噴嘴供氣壓力的確定

在噴氣織機上，緯紗進梭口的時間取決于主噴嘴的開啟時間，緯紗出梭口的時問則取決于緯紗的飛行速度。表6—4是不同主噴嘴、輔助噴嘴供氣壓力下測試的緯紗到達時間T及耗氣量H。

表6—4緯紗出梭口時間T、耗氣量日與主噴嘴供氣壓力PM、輔助噴嘴供氣壓力ps的關系

Ps(MPa)	0.25		0.30		0.35		0.40		0.45
T、H PM(MPa))	T (°)	H (m3/h)	T (°)	H (m3/h)	T (°)	H (m3/h)	T (°)	H (m3/h)	T (°)	H (m3/h)
0.20			245	27.95	243	31.26	240	34.50	237	37.89
0.25	239	25.18	237	28.51	233	31.76	231	34.83	231	38.24
0.30	232	25.89	X7	29.05	225	32.01	224	35.42	223	38.84
0.35	224	26.44	222	29.54	219	32.87	220	36.25	218	39.14
0.40	219	26.66	217	29.68	216	33.18	214	36.59	214	39.71
0.45	214	26.89	213	30.11	213	34.04	212	37.13	212	39.96

注測度條件：ZA203型噴氣織機，滌/棉13tex×13tex，433根/1Ocm×299根/10cm，160cm細布，織機轉速500r/min。

測試結果表明，增加主噴嘴、輔助噴嘴的供氣壓力，都能使緯紗的到達時間提前，即提高了緯紗的飛行速度，但主噴嘴供氣壓力對緯紗到達時間的影響顯著，它決定了緯紗速度的大小；而輔助噴嘴供氣壓力的變化對緯紗到達時間和速度的影響較小，因此，主噴嘴供氣壓力應根據緯紗出梭口的時間設定。

從表6—4中還可以看出，主噴嘴、輔助噴嘴供氣壓力增加，都使耗氣量增加，但輔助噴嘴供氣壓力的增加，將使耗氣量顯著增加，因此，輔助噴嘴

的供氣壓力不能太大。

輔助噴嘴的氣流主要起維持緯紗飛行的作用，當主噴嘴為改變緯紗速度調整了供氣壓力以后，必然需要調整輔助噴嘴的供氣壓力，以調整維持緯紗飛行的輔助噴嘴氣流速度。在設定輔助噴嘴供氣壓力時，應避免飛行的緯紗出現前擁后擠現象，使緯紗在連續運轉中不要出現短緯、彎頭緯、測長不勻或松緯等現象，另外，緯紗到達時間的波動應在10°以內。一般輔助噴嘴的供氣壓力比主噴嘴供氣壓力略大,其關系為：

輔助噴嘴供氣壓力=主噴嘴供氣壓力+(0.05—0.1MPa)(6—10)

在上機調整時，可將主噴嘴、輔助噴嘴的供氣壓力調整得略高些，觀察緯紗的飛行狀態和緯紗到達右側布邊的時間，然后逐漸降低主噴嘴、輔助噴嘴的供氣壓力，使緯紗在設定的出梭口時間到達對側布邊。設定的供氣壓力應盡量低，這不僅能減少耗氣量，降低能耗，還可防止氣流速度過大而吹斷緯紗，造成不必要的緯向停臺。但供氣壓力過低，會發生短緯或松緯，布邊成形也不好。

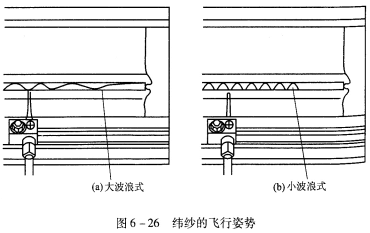

在實際調整時，用頻閃觀測儀確認緯紗的飛行狀態，最理想的飛行姿勢是緯紗以大“波浪”形式在筘槽中飛行，如圖6—26(a)所示。若緯紗以小“波浪”的形式跳動飛行時，如圖6—26(b)所示，可采取下列措施解決：

(1)將輔助噴嘴的安裝角度調小，如從4°變更為3°。
