供氣原理及多色緯紗的織造
(一)供氣原理

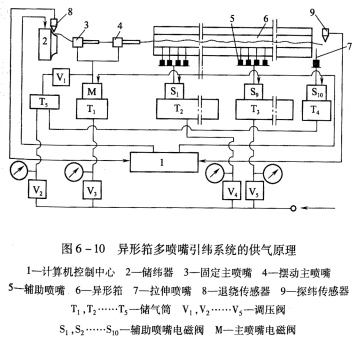

異形筘多噴嘴引緯系統的供氣原理如圖6—10所示。主噴嘴3、4的壓縮空氣由兩部分供應：儲氣筒T1通過電磁閥M向主噴嘴供應壓力較高的壓縮空氣(0.3～0.35MPa)，高壓氣流用于引緯；儲氣筒T5的壓縮空氣經低壓調壓閥V1后，持續地向主噴嘴供應，使在電磁閥M關閉之后，主噴嘴仍然保持著較弱的微風氣流。主噴嘴微風的作用是：在非引緯期間，讓主噴嘴內的緯紗受到一個預張力，使緯紗保持伸直狀態，防止卷縮。
壓縮空氣由儲氣筒T2、T3經電磁閥S1、S2……S9向輔助噴嘴5做分組供應，每2～4個輔助噴嘴為一組，由一個電磁閥控制它們的噴射時間。輔助噴嘴的問距一般在30～80mm，分大間距和小間距兩種.大部分輔助噴嘴為大間距，僅靠近出梭口側的若干輔助噴嘴采用小間距，如PAT—A型噴氣織機的輔助噴嘴大間距為74mm，最后幾個輔助噴嘴的小間距為37mm，輔助噴嘴分別由儲氣筒T2、T3供應壓縮空氣，T2的供氣壓力比T3略低。引緯工藝設計中產生上述排列間距和供氣壓力差異的原因是：當緯紗飛行到異形筘6的右側區段時，由于緯紗質量增大，緯紗頭端飄動的可能增大，這時主噴嘴已經閉合，緯紗完全依靠輔助噴嘴的氣流來牽引，緯紗頭端的飛行速度可能不及后續部分的紗線速度，即出現“前擁后擠”現象。為防止緯紗速度的下降，將最后幾組輔助噴嘴的供氣壓力提高，排列間距減少，以提高氣流對緯紗頭端的牽引能力。
拉伸噴嘴7由儲氣筒T4供氣，其供氣壓力高于主噴嘴和輔助噴嘴，由調壓閥V2進行調節，它的噴氣時間由電磁閥S10控制。計算機控制中心向主噴嘴電磁閥(M)、輔助噴嘴電磁閥和儲緯器發出電信號，使這些組件執行相應的開、閉動作。
(二)多色緯紗的織造

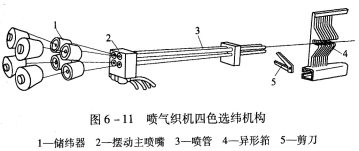

噴氣織機可以織制多達8種不同緯紗的織物，圖
幾根主噴嘴的噴管同時對準異形筘的筘槽，必然會給引緯工作帶來一定的不利影響，為使主噴嘴噴出的引緯氣流攜帶著緯紗順利進入筘槽，在使用多于4色的選緯裝置時，可將靠近主噴嘴的一段筘槽設計成喇叭形，即靠近噴嘴出口的筘槽尺寸大，遠離噴嘴出口的筘槽尺寸小，以使主噴嘴噴出的引緯氣流攜帶著緯紗順利進入筘槽。也有的噴氣織機采取主噴嘴微微上下擺動技術，在引緯前使即將噴射氣流的主噴嘴出口自動與筘槽對正，保證緯紗和氣流能夠順利進入筘槽，而非引緯的主噴嘴出口與筘槽可以不對正。
