摩擦紡紗是紡織工藝中的新型紡紗
摩擦紡紗是一種自由端紡紗，與所有自由端紡紗一樣，具有與轉杯紡紗相似的喂入開松機構，將喂入纖維條分解成單根纖維狀態，而纖維的凝聚加捻則是通過帶抽吸裝置的篩網來實現的，篩網可以是大直徑的塵籠，也可以是扁平連續的網狀帶。國際上摩擦紡紗的型式較多，其中最具有代表性的摩擦紡紗機是奧地利的DREF-Ⅱ型及DREF-Ⅲ型，這兩種機型的篩網為一對同向回轉的塵籠（或一只塵籠與一個摩擦輥）。所以也稱為塵籠紡紗。
一、 摩擦紡紗的紡紗原理
以塵籠式摩擦紡紗為例，摩擦紡紗的紡紗原理如圖9-4-1所示，由于塵籠2內部的吸力，使纖維落入兩塵籠間的楔形糟內凝聚成須條，凝聚須條緊貼在塵籠的表面，兩塵籠同向回轉，一只對凝聚須條產生一個向上的摩擦力R1，另一只對凝聚須條產生一個向下的摩擦力R2，從而形成回轉力矩使紗條回轉，當引紗從引紗羅拉3引出時，凝聚須條是紗條的尾端；紗條受引紗羅拉握持輸出，紗尾由塵籠搓捻回轉，紗條因而獲得捻回，由于引紗與纖維在紗尾的補入是同時進行的，從而可獲得連續輸出的紗條。
由于在塵籠表面的凝聚須條是自由的，所以這種摩擦加捻方式屬于自由端加捻成紗，在加捻過程中，塵籠表面的線速度近似等于紗線自身的回轉表面速度，所以塵籠低速就可以使紡紗獲得較高的捻度，這樣可以大大地提高出條速度以獲得高產。紗條捻回的方向與塵籠回轉的方向相反，捻回的多少則取決于塵籠的速度、塵籠表面與紗條的接觸狀態及塵籠的吸力大小。
二、 D2型摩擦紡紗機的工藝過程及其成紗特點
塵籠式摩擦紡紗機是以發明人奧地利的DR ERNST FEHRER的姓名縮寫DREF來命名的，由Ⅰ型逐步發展到Ⅱ型、Ⅲ型，簡稱D2型、D3型
其技術特征見表9-4-1。
（一）D2型摩擦紡紗
表9-4-1 塵籠式摩擦紡紗機的技術特征
機型 |
DREF—Ⅱ |
DREF—Ⅲ |
|
適紡原料 |
1.7~17×10~150各種纖維 |
芯紗：特種纖維、長絲、化纖 0.6~3.3×30~60 表層：棉及各種短纖 |
|
紡紗特數/ten |
100~3952 |
33.3~66.6 |
|
喂入定量Ktex |
第一單元 |
10~15/4~6 |
3~3.5 |
第二單元 |
— |
2.5~3.5×4~6 |
|
牽伸 裝置 |
第一單元 |
三羅拉和一只分梳輥 |
（100~150）四羅拉雙皮圈 |
第二單元 |
— |
三羅拉和一對分梳輥 |
|
塵 籠 |
直徑/mm |
Ф81×2 |
Ф44×2 |
轉速/r.min-1 |
1600~3500 |
3000~5000 |
|
負壓/Pa |
1470 |
2450~2940 |
|
分梳輥 |
直徑/min |
Ф180 |
Ф80 |
轉速/r.min-1 |
2800~4200 |
12000 |
|
筒子尺寸/min |
平筒Ф380×150、200、250 錐筒Ф280×200、250 |
Ф450×200 |
|
筒子重量/kg |
3~9 |
約9 |
|
紡紗速度/m.min-1 |
100~280 |
＜300 |
|
加捻效率/% |
65~80 |
25~30 |
|
每頭 電機數及功率 |
七臺共3.5kw |
五臺小電機 |
|
每臺頭數 |
48（8節、第節6頭） |
短機12（4節、每節3頭） 長機96（32節） |
|
⒉成紗特點 摩擦紡的成紗特點見表9-4-2，從表中可知：
（1）由于纖維在凝聚過程中缺少軸向力的作用，成紗內纖維的伸直平行度差，排列紊亂，所以摩擦紗的成紗強力遠低于環錠紗，單強僅有環錠紗的60%左右。
（2）因為成紗由多層纖維凝聚而成，所以摩擦紗的條干優于環錠紗，粗節、棉結均少于同特環錠紗。
（3）由于成紗的經向捻度分布由紗芯向外層逐漸減少，成紗結構內緊外松，所以摩擦紗的緊度較小（0.35～0.65），表面豐滿蓬松，彈性好，伸長高，手感粗硬，但較粗梳毛紗好。
表9-4-2 摩擦紡、環錠紡、轉杯紡成紗性能比較
指標 |
C 29.4 Tex |
||
摩擦紗 |
轉杯紗 |
環錠紗 |
|
斷裂長度/km |
11.7 |
11.5 |
14.4 |
伸長率/% |
8.6 |
9.2 |
7.7 |
條干/CV% |
14.25 |
15.5 |
17.1 |
細節×粗節×棉結/個.1000m-1 |
49×19×22 |
24×85×547 |
60×345×314 |
（4）由于是分層結構，所以摩擦紗具有較好的耐磨性能。
三、 D3型摩擦紡紗機的紡紗工藝過程及成紗特點
（一）

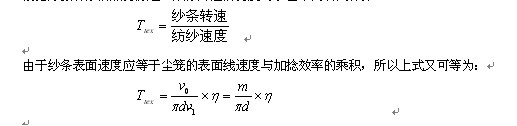

式中υ0——塵籠表面速度（mm/min）；
υ1——紡紗速度（m/min）；
d——紗條直徑；
η——加捻效率，與塵籠對須條的吸力，塵籠與紗條表面的接觸狀態有關；
m——摩擦比，即塵籠表面速度與紡紗速度的比值。
由上式可知，影響摩擦紡成紗的主要工藝參數有：
（一）摩擦比 從上式中可知，摩擦比與紗條的捻度成正比，當紡紗速度一定時，提高摩擦比，則增大了塵籠轉速，使成紗捻度
塵籠轉速/r.min-1 |
1900 |
2100 |
2300 |
2500 |
摩擦比m |
2.375 |
2.625 |
2.875 |
3.125 |
條干CV/% |
17.2 |
16.9 |
16.3 |
16.3 |
（二）紡紗速度 過高的輸出速度，會使須條凝聚加捻的時間縮短，從而導致包覆惡化，條干不良，成紗強力降低，所以，當使用較粗硬，含油率較高，長度整齊度較差的纖維紡紗時，紡紗速度不宜過高，當所紡品種線密度大時，因其剛性大而不易加捻，當線密度過小時，塵籠對紗條的握持狀態差，因此紗條過粗過細，都會造成加捻效率下降，所以紡紗速度都不易過高。
由于過高的塵籠速度會影響紡紗的加捻效率，因此，在摩擦比不變的情況下，提高紡紗速度，成紗捻度會隨之下降，所以紡紗速度應根據塵籠轉速的高低來選擇，不同的紡紗機，其速度范圍不同，
（三）塵籠負壓 塵籠的負壓決定了正壓力N（吸力）的大小及紗條與塵籠的接觸狀態。負壓增大，不僅使纖維與塵籠間的摩擦作用增大，凝聚加捻作用增強，而且可提高輸送通道內纖維的伸直與定向，有利于成紗條干，強力和捻度，但過大負壓會造成輸出困難。加捻區的負壓與塵籠內膽吸口位置，兩塵籠間隔距有
⒈塵籠內膽吸口的位置 塵籠內膽吸口的位置一般以其安裝角表示，如圖9-4-6所示。在等寬吸口的情況下，α對楔形區軸向負壓分布的影響都與吸口大小有關，當吸口較寬（10mm）時，α不會影響軸向負壓的分布形態，但負壓值隨α的增加而減小，當吸口較窄（2mm）時，楔形區軸向分布不勻，所以吸口寬度及α值不易過小，粗特摩擦紡紗機（如D2型）的吸口寬度一般為10~12mm，α取0°~2°，在紡較細特紗的摩擦紡紗機上，因紗條與塵籠接觸面小，且位于楔隙較小的位置，須條加捻需要較高的負壓，所以吸口寬度應小一些，一般為4~6mm，α選2°~5°。
⒉兩塵籠間的隔距δ 塵籠間楔形區內的負壓隨隔距δ的增加而減小，并影響塵籠內膽的最大負壓值，當δ由0增加到0.5mm時，膽內負壓最大值會下降28%，所以為了有效的利用吸氣負壓，δ應偏小為宜，δ應根據紡紗特數來選擇，一般紡粗特紗時δ取0.2~0.5mm，紡中細支紗時，δ小于0.2mm。
（四）兩塵籠的速差 當處于塵籠楔形糟中的凝聚須條被同向回轉的兩塵籠摩擦搓捻時，受到一只塵籠向上轉出的托持作用和另一只塵籠從上向楔隙轉入的擠入作用。為了避免紗條被楔入隙縫，在兩塵籠間卡壓，引起紡紗張力聚增或軋斷紗條，表面向上運動的塵籠速度應略高于向下運動的塵籠速度，即兩塵籠間應有速度差，速差可根據所紡線密度的大小在3%~10%范圍內選擇，粗特時大些，細特時小些，DREE—D2型摩擦紡紗機上兩只塵籠的速差為8%~10%，適當?shù)靥岣邇芍粔m籠速差，有利于加捻效率的提高，但速差過大，會引起紗尾抖動或跳動，使握持加捻條件惡化，反而造成加捻效
（五）分梳輥的轉速 當喂入纖維量一定時，提高分梳輥轉速，有利于提高纖維的分離度，對成紗質量有利，但分梳作用劇烈，對纖維的損傷嚴重，所以分梳輥的轉速應根據原料的性能來選擇，當加工纖維線密度較小、強度較低時，分梳輥速度可小些，反之可大些。
