梭口高度及工作圓圖
一、梭口高度
在劍桿織機上，改變綜框連桿與開口機構驅動連桿的連接位置，可以改變梭口的大小。梭口高度應盡可能小，但要保證能開清梭口，劍頭不觸及上層經紗，不產生三跳織疵及割斷經紗，劍頭在梭口中上下跳動的幅度適當。“小開口”是劍桿織造的特點，這樣可減少開口引起的經紗張力與伸長，但不利于梭口開清，生產中一般配以較大的上機張力。
二、工作圓圖
劍桿織機各機構的運動是相互配合的，正確安排各機構的運動時間，使它們的運動配合協調，是保證產品質量和經濟效益的前提。不良的運動配合將引起機械故障，織機的斷頭率和織疵增加，嚴重時甚至無法生產。其中開口與引緯、打緯的時間配合最為重要，配合是否恰當，常用劍頭進、出梭口時經紗的摩擦擠壓程度來評判。
織機各機構的運動配合可在主軸回轉一周的工作圓圖上表示，以打緯終了時為0°。劍頭進梭口時間約在60°～80°，出梭口時間約在280°-300°，劍頭在梭口中運動的時間較長，約占主軸轉角200°，某些機型甚至達250°。劍桿織機的綜平時間比有梭織機遲，約在300°以后，筘座在后心附近的靜止角也大大增加，最多達230°。為使緯紗在梭口中能跟蹤交接，送、接緯劍進足時的時間差宜控制在10°左右。選緯則一般配置在前一緯引緯末，即前止點附近開始供給緯紗，而在剪緯前終止，剪緯時間多在70°左右。

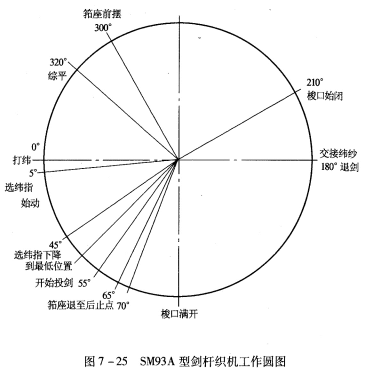

Somet劍桿織機生產純棉平布時的工作圓圖如圖7—25所示，開口時間為320°。當制織細特高經密織物時，由于經紗強力小，受劍頭、劍帶的反復摩擦，斷頭增多，開口時間要適當延遲到325°或330°?？椩旌裰乜椢飼r開口時間宜適當提前到310°或315°

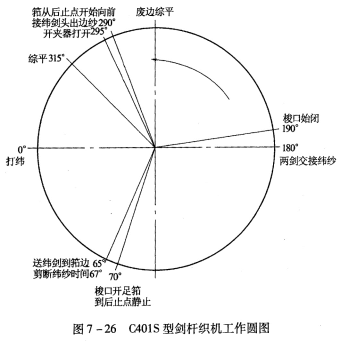

C401S型劍桿織機生產粘纖細布時的工作圓圖如圖7-26所示，織物的規格為19.7tex×19.7tex，267.5根/10cm×267.5根/10cm，160cm。
打緯終了為0°，290°筘座開始向前擺動，70°筘座后退到后止點靜止。綜平時間為315°，70°梭口滿開，190°梭口開始閉合，兩劍頭在65°進入梭口，180°在中央交接緯紗，290°接緯劍出梭口。廢邊經紗的綜平時間在290°，比地經紗早25°，開夾器釋放緯紗的時間為295°，目的是讓接緯劍釋放緯紗時，緯紗已被廢邊經紗完全夾住，避免緯紗回彈，使絞邊經紗與緯紗能夠交織成良好的紗羅邊。
