曲柄連桿和變螺距螺桿劍桿引緯機構與工藝

1.曲柄連桿劍桿引緯機構與工藝

曲柄連桿(crank-linker)式劍桿引緯機構簡單，工藝調節方便。將驅動送緯劍和接緯劍的連桿機構的桿件數量和長度設計不同，緯絲在梭口中央交接時能形成緯絲交接沖程和跟蹤角，有利于緯絲順利交接。配合周轉輪系能顯著提高引緯速度。

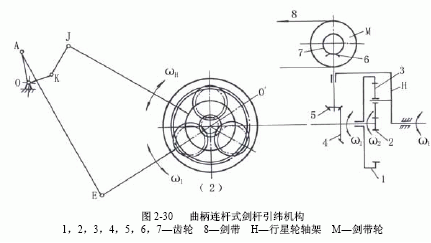

如圖2-30所示為曲柄連桿式劍桿引緯機構示意圖。六連桿送緯劍桿引緯機構如圖2-30(1)所示,主軸O轉動，分別帶動六連桿機構和四連桿機構的曲柄OA、OK，經桿件分別往復傳動周轉輪系中的齒輪1和行星輪軸架H，在齒輪1和行星輪軸架H的作用下，齒輪2作往復轉動，并通過傘齒輪4、5、6、7帶動劍帶輪M往復回轉，從而使劍帶8作往復直線運動，完成劍桿的引緯工作。

四連桿式接緯劍桿引緯機構如圖2-30(2)所示，上述送緯劍桿引緯機構中的六連由四連桿替代，完成劍桿的引緯工作。
劍桿動程是通過調節曲柄OA的長度，以滿足不同織物門幅的加工要求。

2.變螺距螺桿劍桿引緯機構與工藝
變螺距螺桿(wormarm)式劍桿引緯機構是一種螺旋推進式引緯機構，由于螺桿螺矩不等，所以能使劍桿運動速度發生變化，滿足劍桿引緯的要求。

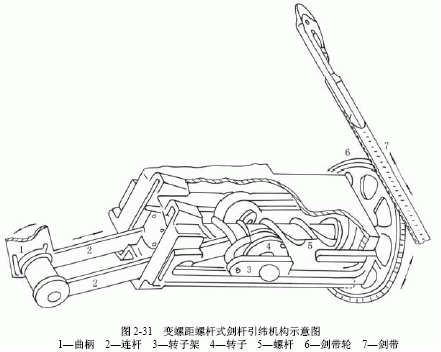

如圖2-31所示為變螺距螺桿劍桿引緯機構示意圖

主軸上曲柄1回轉時，通過連桿2推動螺桿轉子架3作往復移動，螺桿轉子架3上的轉子4緊嵌在螺桿5的螺紋上，當轉子架3作往復移動時，帶動螺桿5作往復回轉運動，螺桿5的頭端裝有劍帶輪6，劍帶輪的往復回轉帶動與之嚙合的劍帶7作往復直線運動，完成劍桿的引緯工作。曲柄1的長度可以調節，用以改變劍桿運動動程。
