緊密紡紗線的結構及性能介紹
為分析研究緊密紡紗線的結構和性能，有人用視頻顯微鏡測量了捻度在紗線徑向位置的分布。在FA506型環錠細紗機和德國Suessen公司的Elite緊密紡紗機上，以相同的工藝參數分別紡制環錠紗和緊密紡紗線。重量比約0.8%的黑色棉纖維用作示蹤纖維，從而有一、兩根示蹤纖維會在各個紗線橫截面內出現，線密度為11.7tex(50Ne)，捻系數為115。

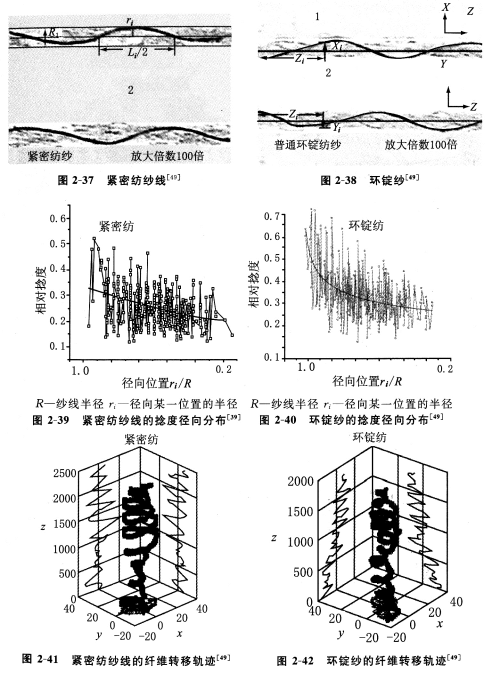

圖2—37和2—38給出了示蹤纖維在緊密紡紗線和環錠紗中的軌跡。圖2—37中，ri表示示蹤纖維波峰/波谷處的徑向位置；Li/2表示示蹤纖維在徑向位置ri處的半螺距。圖2—38中，X/，yi和Zi表示i點的空間坐標位置。圖2—39和2—40給出了緊密紡紗線和環錠紗的捻度徑向分布。兩種紗線的捻度都是沿著紗線徑向由內向外逐漸增大，而且紗線的軸心線都不存在捻度。然而，緊密紡紗線的捻度徑向分布曲線較為平滑，其纖維的內外轉移程度也低于環錠紗。
圖2—41和2—42所示為示蹤纖維在緊密紡紗線和環錠紗中的運動軌跡，圖中所示僅為一個內外轉移周期，即由紗線軸心到紗線表層、然后再回到紗線軸心?？梢钥闯觯o密紡紗線中，纖維的內外轉移螺旋較環錠紗規則。緊密紡紗線中，一根纖維完成一個內外轉移周期需5～6個螺旋，而環錠紗僅需3—4個螺旋。因此，緊密紡紗線的纖維內外轉移程度較環錠紗弱。

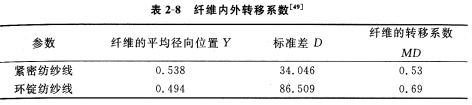

付[49]還測量并計算了緊密紡紗線和環錠紗中纖維的平均徑向位置和內外轉移系數（MD)，結果如表2—8所示。可以看出，緊密紡紗線的纖維內外轉移系數為53%，而環錠紗的纖維內外轉移系數為69%。

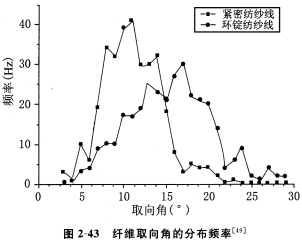

圖2—43和表2—9所示為緊密紡紗線和環錠紗的纖維取向度。對于緊密紡紗線

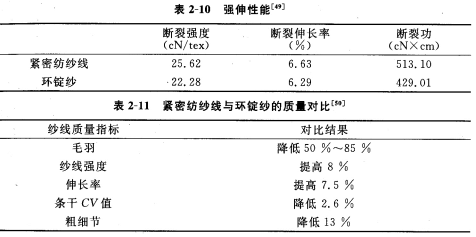

表2—10給出了緊密紡紗線和環錠紗的強伸性能?？梢钥闯?，緊密紡紗線的斷裂強度高于環錠紗，這主要歸因于緊密紡紗線的高取向度和低毛羽量。緊密紡紗線與環錠紗的質量指標對比如表2—11所示。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
