環錠緊密紡生產股線的技術（綺麗緊密賽絡紡）
在環錠細紗機牽伸機構的后面加裝了負壓吸棉及配套機構的纖維密集系統，消除了環錠紡紡紗三角區，形成緊密紡環錠紡紗新技術，開創了環錠細紗機紡紗技術新的發展方向，應用緊密紡環錠紗系統生產的緊密紗，為織造細密高檔純棉精梳織物提供優異的原紗條件，而且擴大了纖維長度的適紡范圍。在此基礎上緒森公司又研制開發出利用緊密紡紗技術生產緊密紡股線(ELiTwist)紡紗技術，這種新技術在2003年上海國際紡織機械展覽會上已向外展出,ELiTwist(綺麗特股線)是雙股線，產品質量比其它任何股線生產方法生產的股線都優異，也比緊密紡單紗的質量提高了許多，進一步改進了紡紗纖維的應用價值，生產的緊密紡股線毛羽更少，紗疵少，條干更好，強力也顯著增高，是生產高檔織物的優質股線的技術，一般可生產60~100英支純棉精梳紗股線。除此外，利用緊密紡股線的生產技術還可生產緊密紡股線包芯紗，擴大了生產品種。也可生產精梳毛紡股線及化纖股線。
1、普通賽絡紡生產雙股紗的特點：
為了能直接在環錠細紗機上生產雙股紗，過去是在細紗牽伸機構中同時喂入保持一定的距離而平行的雙根粗紗，在前羅拉引出時經過一對上皮輥引出并立即被加捻成具有一定捻度的兩根紗，然后在股線加捻點合在一起形成復合股線，像賽絡紡DVO紡等，都基本是這種方式。從羅拉鉗口引出的單紗，由于股線加捻捻度的傳遞，具有一定的較低的捻度及較高的紡紗張力。兩根紗合在一起的加捻三角區的大小，取決于加捻點(見圖1)，

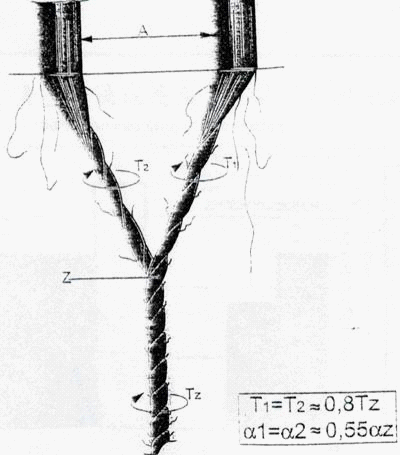

<圖1，賽絡紡生產股線示意圖>
與前羅拉握持點之間的距離及兩根紗在前羅拉鉗口處相互之間的距離，加捻點越靠近羅拉鉗口，紡紗張力越低，兩根從前羅拉引出的，紗線的距離A越靠近，兩根
兩根合股線紗上的捻度(捻回數／米)比合股成線后的捻度要低20％，換句話說，兩根合股前單紗上的捻系數約為股線捻系數的一半，這方面已經過數據理論及試驗的證實。賽絡紡紡紗中，纖維在牽伸系統中的損失以及在形成兩根單紗之前散失的很多，主要因為兩根單紗從前羅拉引出后捻度較低，甚至會引起一根單紗斷頭，而只有另一根紗卷繞在紗管上，即使在加捻三角區中配備了檢測系統，在短纖維紡紗系統中，這種傳統的監控方法卻制約了紡紗速度的提高。
2、 ELiTwist(綺麗緊密賽絡紡)的紡紗原理：
享有專利的ELiTwist工藝技術，可以減少加捻三角區，從而可以消除以上觀象，當纖維束離開前羅拉時并先通過負壓氣流控制纖維聚集區，聚集后的兩束纖維獲得較為緊密的結構，相互間距離很小，在集聚區纖維形成v型排列，經過集聚區后纖維不再有紡紗三角區，繼而不會產生纖維從紗線中分離出來或被嵌入到另一根紗中的觀象。加捻時，加捻點兩根紗之間沒有距離，從加捻點很容易將捻度傳遞到兩根單紗上：而不需要克服任何阻力，使捻度很容易到達前羅拉鉗口線，兩組纖維束間可保持很近，使加捻點距一對前羅拉握持點距離很小，在短纖維紡紗中這個距離僅4-5毫米，主要取決于紡紗張力，圖2所示為賽絡紡紡紗三角區的幾何尺寸，而EliTwist兩根單紗合成股線的三角區卻小的多，兩種紗具有同樣支數，同種類的紗及紡紗特性。

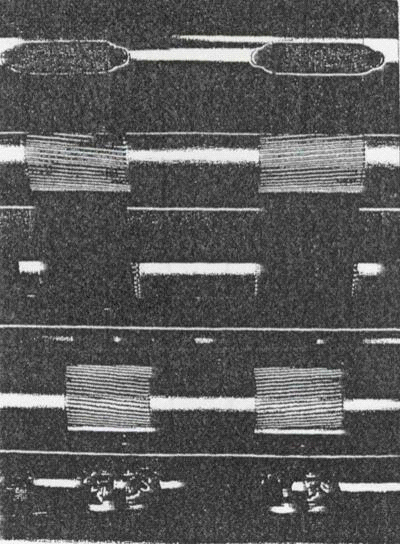

<圖2、緊密紡紗技術生產單根緊密紗>
在傳統的賽絡紡中可清楚的看到許多飛花，而ELiTwist，幾乎所有的纖維都紡成紗而不會有飛花產生，兩者之間的差距是很明顯的

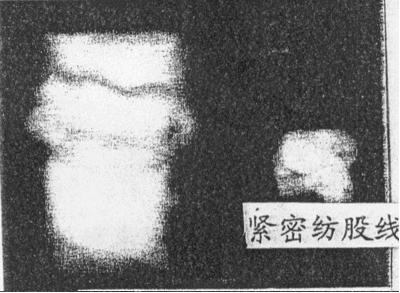

<圖3，緊密紡生產股線與賽絡紡生產股線飛花量的比較>
普通的紡紗加捻產生的飛花很多，而ELiTwist的飛花則很少，這還不包括普通紗線加捻時散失在周圍空氣中的纖維及灰塵，ELiTwist工藝生產的紗，具有新的結構，具有聚集及合股線兩個方面的優點，ELiTwist紗的表面及外觀可與緊密紡單根紗相比較，聚集紡股線比聚集紡單紗，具有更清晰的表面結構及緊密的狀態，而且在兩根緊密紡單紗捻度相同條件下ELiTwist股線會具有更高加捻趨勢，圖4為ELiTwist與普通股線的對比

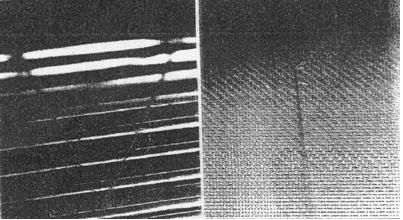

<圖4、與普通股線的比較（右為普通股線）> 包括賽絡紗ELiTwist雙股紗及Elite單紗。
在工廠實際主產中ELiTwist比普通股線生主具有許多優點，ELiTwist生產不需要對加捻三角區的監控系統,對于短纖維原料緊密紡紗合股不會發生其中一根中斷，即使產生一根斷頭，也會立即自動將頭接起來。
這種精細的紡紗方法還可在紡紗三角區中心喂入一根長絲，即直接在加捻點喂入一根長線。從而形成理想的包芯紗(圖5）

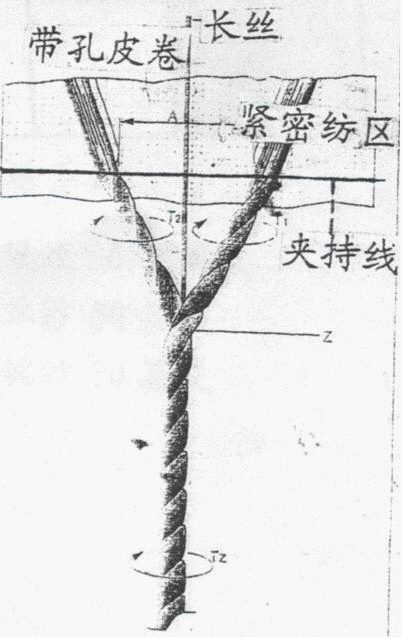

<圖5，緊密紡紗技術生產股線包芯紗>
但也可以平行喂入一根附加的線到一根或二根捻線前的單紗上，形成包芯紗。
3、紡紗結果：
ELiTwist緊密紡股線紡紗機的運轉性能很好，與單紗緊密紡沒什么區別，加捻時像鋼絲圈速度都是一樣的。
為了對比ELiTwist股線及單紗的性質，兩種生產股線及單紗的緊密紡都是用長絨棉。
4、試驗結果分四種對比方案：
4.1ELiTwist60/2英支及
4.2應用ELiTe單紗生產60/2英支股線及100/2英支股線；
4.3噻絡紡生產60/2英支及100/2英支股線；
4.4ELiTwist60/2英支與普通環錠30英支及ELiTe緊密紡30英支單紗。
5、這些試驗對比結果歸納如下：
5.1 所有數各種紗線捻系數范圍a=4．6-3.3，試驗表明ELiTwist在所有主要紗線性質中最好，對于股線的比較，賽絡紡在捻系數低于3.95時不能進行生產。捻系數為4.3時普通細紗機生產的股線100／2英支完全不能進行。
5.2 ELiTwist股線的性質類似于普通捻線或緊密紡單紗的性質，在充分利用纖維的條件下，
ELiTwist生產的紗具有在任何支數范圍內強力高的優點，甚至還可以生產較細的紗支。
5.3 綜合ELiTwist股線生產的優點是紗線的強力高性，包括斷裂功、斷裂伸長、最低斷裂負荷及斷裂負荷偏差（圖6）。
<圖6，緊密紡股線英支100/2、毛羽比較>
5.4 ELiTwist的毛羽具有較高水平，試驗表明ELiTwist股線的毛羽改進很大，烏斯特毛羽H值（圖7）、

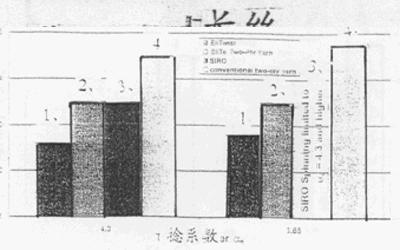

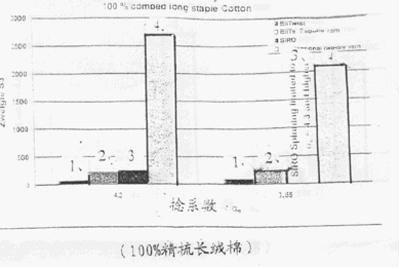

<圖7Zweigle S3 毛羽對比 英支 100/2>表明ELiTwist紗線的毛羽很少。
ELiTwist紗線外觀與緊密紡單紗外觀不僅相似而且還要好，將ELiTwist與相對應的單紗支數相比較，

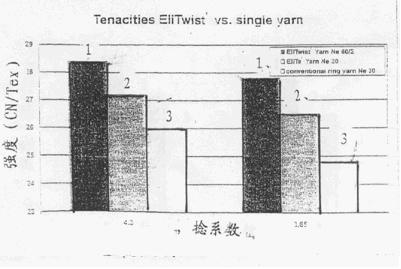

<圖8、緊密紡股線強度>及紗疵（圖9）

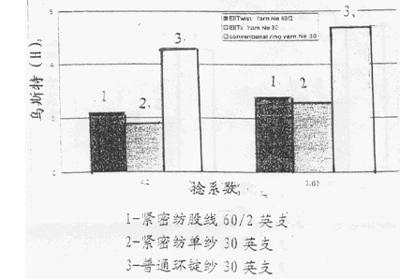

<圖9、緊密紡股線烏斯特毛羽值（H）>
的改進都是很顯著的。
6、ELiTwist技術及生產數股線基本特征：
ELiTwist可充分利用紡紗纖維數特性是其它各種紡紗系列所不能比擬的。
其它特征如下：
具有非常光滑的表面結構，緊密紗線橫截面是圓形的；紗線均勻度很高；在牽伸體系中，一對前羅拉上可減少纖維的損失；毛羽特別少，尤其長毛羽（S3>3毫米)；斷裂負荷高，伸率大，斷裂功高；紗線表面光滑，抗摩擦性好；起球少；紗線捻系數低；鋼絲圈速度不受限制，可適當提高；制造成本可減少50%（與普通捻線相比較）；在許多品種生產中節約甚至不需要漿料；接頭時無干擾，無故障很順利。
與標準EliTe緊密紡紗相比較，ELiTwist的上皮輥摩擦損失程度只有EliTe緊密紡紗的1/2。因為每個磨損周期中紗的產量是雙倍的。
ELiTwist的特性好最適于在高產噴氣織機上加工。
對于生產兩股包芯紗ELiTwist的產量也是增加的，而且包芯中長絲比例可以減少，長絲經由加捻點喂入，被ELiTwist兩個紗完全包復，避免裸體絲疵點發生，同時錠子速度亦可提高。
結語及展望：
ELiTwis
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
