關于賽絡紡的理論模型
一、賽絡紡的理論模型
賽絡紡中，匯聚點C(圖2—1)的位置是由力和扭矩的平衡決定的，如圖2—2所示，加捻產生的紡紗張力F和扭矩M與匯聚點以上須條上的作用力f和扭矩m處于平衡狀態。
在匯聚點處，須條通過加捻并合；同時，由于匯聚點的抖動，加捻平衡受到干擾，因此須條也具有一定捻度。須條上的平衡捻度大小取決于匯聚點以上須條上的扭矩與并合加捻時成紗中的扭矩之間的平衡。因而，在平衡狀態下，須條中的捻度，僅僅取決于并合加捻時的成紗捻度和成紗中須條的螺旋線半徑。
Plate和Lappage[1]對賽絡紗的表面纖維控制問題進行了研究。研究表明，由于賽絡紗中的單紗具有“須條捻度”，使賽絡紗的表面纖維被包纏。這進一步表明，在改進的環錠紡細紗機上，有捻須條可并合成雙須條的單紗。在兩須條的匯聚點處，加捻平衡發生周期性抖動，使得須條的捻度方向不斷改變。
雙須條紡紗時，只要匯聚點處的加捻平衡受到干擾，在紗線形成時，須條捻度被捕獲。即使在普通的雙須條成紗過程中(即加捻平衡無抖動)，由于須條中的粗、細節和紡紗張力存在連續隨機變化，這導致加捻平衡有細微抖動，因此，須條捻度也會發生相對較少的隨機變異。已表明，加捻平衡的周期性抖動，能導致須條捻度相當大的變化。Emmanuel等[2]給出了賽絡紡的理論模型，包括：
1.匯聚點位置

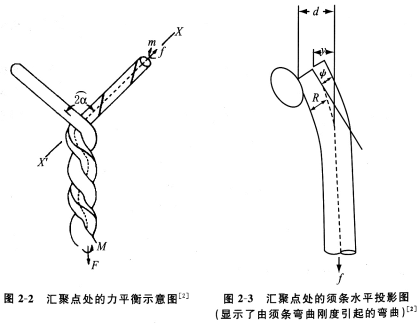

匯聚點位置(圖2—2所示)由力和扭矩平衡決定。加捻產生的紡紗張力F和扭矩M與匯聚點以上作用在須條上的張力f和扭矩m達到平衡。
因?yàn)閮筛殫l具有一定的彎曲剛度，f的作用線并不通過匯聚點處的須條軸線，由須條張力引起的扭矩不能簡單地表示為M＝2fRsinα。圖2—3表示穿過圖2—2中所示的截面XX′的須條平面圖。力f對紗
式中：y，d見圖2—3.
因此，合股加捻力矩M由2Mf和須條力矩的垂直分量來平衡，即：
式中：ψ為f的作用線與須條中心線切線之間的夾角；R為須條半徑；α為匯聚角；
2.匯聚點以上須條的捻度
根據扭矩平衡，匯聚點上須條的平衡捻度可表示如下[2]：
上式可轉換為：
式中：β為合股螺旋角；Tp為單位長度的合股捻度。
文章還借助數學分析，來預測當捻度平衡受干擾時，須條上的合股捻度與捻度的增加和下降的速度。
何等[3-5]通過研究，建立了雙須條紡紗的準靜態模型、線性動力學模型和非線性動力學模型。
已建立了許多靜態模型來描述賽絡紡紗技術，并借；助于實驗數據，使模型與實際接近[3]。何等人的研究表明不需要實驗數據，如已知匯聚點或匯聚角等系統參數。這些系統不僅應遵守力：平衡，而且應遵守所有的守恒方程(即質量守恒、動量守恒或能量守恒)，這樣，準靜態模型為自我封閉。
1)力平衡
式中：F，M為匯聚點以下的紗線張力和彈性扭矩；Fi，Mi(i＝1，2)為匯聚點以上兩須條的張力和彈性扭矩；R1，R2為兩須條的半徑。
2)動量方程式中：
式中：m1，m2為兩須條的密度；m為成紗密度；υ1，υ2為兩須條的速度；υ為成紗速度。
3)質量守恒
4)能量守恒
式中：I1，I2，I為慣性系數；ω1，ω2，ω為恒定角速度。
何等[4]同時研究了雙須條紗的線性動力學模型。雙須條紗的特性主要取決于兩須條是如何合并、如何混合的，已證明匯聚點在垂直和水平方向的不同振動頻率是主要影響因素。

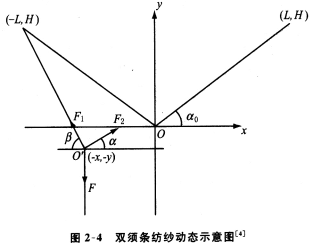

圖2—2表示雙須條紡紗的不對稱狀態。由于抖動，匯聚點(圖2—4中所示
x和y方向的運動方程為：

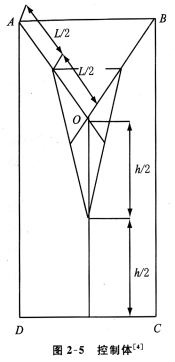

這里，M為固定控制體ABCD的總質量，如圖2—5所示。
對于簡單的對稱狀態，即α1＝α2，F(xiàn)1＝F2＝f＝常數，式(2—13)和(2—14)可近似表示為：
式中：ωx和ωy分別為x和t方向的振動頻率。
對x和y求解，得：
式中：A和B分別為x和y方向的振幅。
當ωx＝ωy時，有
式中：k=B/A。
式(2—19)表示，匯聚點(O′)總是有回復到其平衡位置(O)的趨向。采用準靜態模型，可以得到匯聚點(O′)的不同運動軌跡。該系統的動力學特性主要由匯聚角決定。同時表明，最佳的平衡匯聚角是α0＝π/4，在這種條件下，系統的行為與質彈體系統類似。然而，一般而言，動力學系統實質上為非線性。
對于非線性動力學系統[5]，x和y方向的運動方程可以表述如下：
這里，僅分析對稱狀態，即α1＝α2，F(xiàn)1＝F2＝f。當系統處于平衡時：
式中：ωx，ωy，a，b，c均為常數。
最后，可得解如下：
式中：A和B分別為x和y方向的振幅。
如果2ωx＝ωy(即L＝2H或
