并條牽伸對成紗條干均勻度的影響實驗（二）
1、并條壓力環直徑對成紗條干的影響

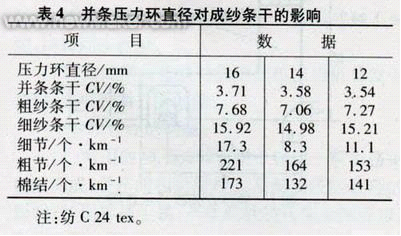

壓力環直徑對成紗條干的影響試驗見表4。試驗結果表明，在壓力環直徑較小狀態下，成紗水平較好。
在主牽伸區加壓力棒，使棉網形成曲線通道，起到擴展鉗口摩擦力界及縮短纖維浮游區長度的作用。可加強對浮游纖維的控制，提高條干均勻度。壓力環可調整壓力棒的高低，使須條在中羅拉表面形成的包圍弧不一。這樣，牽伸區摩擦力界強度分布不一，從而影響須條中纖維的變速運動。當壓力環直徑較大時，壓力棒位置較高，須條在壓力棒上的包圍弧小，鉗口對須條的控制摩擦力界弱，不利于浮游纖維的伸直，影響成紗條干。壓力環直徑較小時，壓力棒位置較低，鉗口對須條控制強，從而改善纖維運動，使浮游纖維變速點集中而靠近鉗口，可提高成紗條干。若過小，使須條在前鉗口膠輥處產生反包圍弧，增強前鉗口的附加摩擦力界，造成纖維變速點不穩定，易造成“硬頭”，惡化條干。
2、并條膠輥硬度對成紗條干的影響

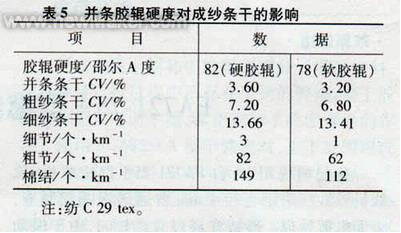

膠輥硬度對成紗條干的影響試驗見表5。
試驗結果表明，采用硬度低的膠輥，對提高成紗條干有利。這是由于硬度低的膠輥與羅拉接觸面積大，擴展了鉗口摩擦力界，纖維變速點前移，使得纖維浮游區長度減少，更有效控制了浮游纖維的運動，從而改善成紗質量。但膠輥太軟，在溫濕度變化較大的季節，易纏繞膠輥，而且膠輥容易變形。
3機器狀態對成紗條干的影響
機械狀態不良所引起的紗條不勻，具有顯著的規律性，稱之為“機械波”。所引起的紗條不勻對產品的影響，較牽伸波不勻造成的影響大，不僅造成紗線降等，還會對織物外觀造成不良影響。
(1)并條工序前膠輥及前羅拉偏心、中凹、彎曲、前羅拉斷裂、前膠輥套筒與芯子不配套、且膠輥中凹
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
