1：印染、染料工業污染概況

印染是對紡織材料進行再加工的過程，整個生產過程，包括預處理、染色、印花和整理等四個過程。預處理、染色、印花和整理都需要大量的水，用于輸送、洗滌、分散物料及冷卻設備等。雖然生產過程中也有回收、處理、再用，但仍有大量廢水排入水體，造成水環境嚴重污染。印染廢水是指印染、煮練、漂洗等在生產過程中排出的各種廢水的總稱。由于紡織材料種類繁多，生產產品的花樣更多，在生產過程中使用的染料、助劑等化工原料的種類非常多，因此，印染廢水的水質差別很大，一些典型印染廢水的主要成分見表1-1

各種印染廢水的主要成分

表1-1

2：印染工業廢水的產生

印染過程四個工序都排出廢水，如預處理階段排出退漿廢水、煮煉廢水、漂白廢水。染色階段排出染色廢水。印花階段排出印花廢水和皂洗廢水。

一般印染廢水的pH值為

(1)退漿廢水：水量較小，但污染物濃度高，其中含有各種漿料、漿料分解物、纖維素、淀粉、堿和各種助劑。退漿廢水成堿性，pH值在12左右。上漿以淀粉為主的(棉布)退漿廢水，其COD、BOD值都很高，可生化性較好；上漿以聚乙烯醇(PvA)為主的(如滌棉經紗)退漿廢水，COD高而BOD低，廢水可生化性較差。

(2)煮煉廢水：水量大，污染物濃度高，其中含有纖維素、果酸、蠟質、油脂、堿、表面活性劑、含氮化合物等，廢水呈強堿性，水溫高，呈褐色。

(3)漂白廢水：水量大，但污染較輕，其中含有殘余的漂白劑、少量醋酸、硫代硫化鈉等。

(4)絲光廢水：含堿量高，NaOH含量3%～5%，多數印染廠都通過蒸發濃縮回收，所以，絲光廢水一般很少排出，經過多次重復使用最終排出的廢水仍呈強堿性，BOD、COD、SS均較高。

(5)染色廢水：水量較大，水質因所用染料的不同而不同，其中含漿料、染料、助劑、表面活性劑等，一般呈強堿性，色度很高，COD較BOD高得多，可生化性較差。

(6)印花廢水：水量較大，除印花過程的廢水外，還包括印花后的皂洗、水洗廢水，污染物濃度較高，其中含有漿料、染料、助劑等，BOD、COD均較高。

(7)整理廢水：水量較小，其中含纖維屑、樹脂、油劑、漿料等。

3：印染廢水特性：

（1）無機鹽濃度高：主要是氯化鈉，少量硫酸鈉，氯化鉀及其它金屬鹽類。

（2）廢水量大，色度高，毒性大。染料、顏料和助劑等結構中的硝基、胺基、苯、萘、蒽醌類化合物，涂料中酚類毒物以及銅、鉻、鋅、砷等重金屬元素具有較大的生物毒性。其中酚類是一種原生質毒物，水體中各種生物都會因酚類物質中毒影響生長和繁殖。

印染廢水的特征可概括為

4：染料、印染工業廢水中圬染物對環境的危害

（1）：需氧物質

預處理、染色、印花和整理等過程中，溶出的原料組分，如漿料、染料助劑、表面活性劑、纖維素、油脂、含氮化合物、醋酸等，這些物質易被微生物降解，如果它們隨廢水排入水體，將消耗水中的溶解氧，在耗氧速度大于水體的復氧速度時，會造水中缺氧。當氧濃度小于4mg／L時，魚類則會死亡，小于1～2mg／L 時，兼性微生物與厭氧微生物則大量繁殖，進而使水體腐敗，臭味撲鼻。

在一定條件下，消耗水中溶解氧的量，即可反映廢水中可被微生物分解有機物的量。消耗溶解氧的量稱為生化需氧量(Biochemical Oxygen Demand)，簡稱BOD。一般以20C0下，5d的生化需氧量作為水質參數，寫成BOD5（20C0）其單位為mg/L。

自養菌能夠利用水中的氧，去氧化水中的NH3成為硝酸鹽或亞硝酸鹽。但是一般要經過8～10d的培養，這種菌才能達到明顯的數量，產生明顯的，可以測出的耗氧量。BOD5基本上是含碳有機物生化降解的需氧量，也稱第一階段需氧量，或碳化階段需氧量。

在印染生產過程中添加的各種活性劑和助劑，有機中間體如N－乙基－N－氰乙基苯胺的苯磺酸脂、中間體生產的基本原料苯、萘、蒽醌類有機物，芳香胺及大分子碳水化合物均難以生物降解，常用強氧化劑催化氧化，測定所消耗的氧化劑中的氧量，表示廢水中的有機物濃度。常用的氧化劑為重鉻酸鉀、催化劑為硫酸銀，濃硫酸提供酸性環境，氧化1L水中的有機物的氧量記為CODcr,單位為mg/L。CODcr幾乎能氧化水中所有的有機物（除苯類有機物例外）。

總有機碳（TOC）是表示廢水中所含全部有機碳的量，它的測定方法是通過有機物質全部氧化成二氧化碳和水，然后再測定二氧化碳的量。

用BOD5與COD的比值來判斷廢水的可生化性，其值越大，可生化

（2）、合成有機物

印染工業廢水中合成有機物主要是表面活性劑酯酚，染料、漿料，還原劑和中間體等化合物，它們的共同點是除了具有潛在的毒性外，還能影響到接納水體的復氧以及光向水中的透射。

二：印染廢水的處理方法：

印染廢水的處理方法：

1：物理法：其中最常用的是吸附法(主要用于三級處理)，常用的吸附材料有活性炭、活性硅藻土、煤渣和活化媒等。

2：化學法：主要有混凝沉淀法、混凝氣浮法、臭氧氧化法、光氧化法、電解氣浮法等。

3：生物處理法：包括厭氧生物處理法和好氧生物處理法，好氧生物處理法中常用的有表面曝氣活性污泥法、高濃度活性污泥法、生物轉盤、生物接觸氧化、生物鐵法和SBR等。印染廢水成分復雜，處理難度較大，在實際工程中常采用組合處理工藝。對可生化性較好的印染廢水，采用一級或二級生物處理工藝；對可生化性一般的廢水，可采用厭氧生物處理與好氧生物處理相結合的工藝，也可采用好氧生物處理與物化法串聯工藝；一些含有對微生物具有毒害或抑制作用的廢水，先采用物化法進行預處理，再進行生物處理；排水量較小時，也可采用純物化處理工藝。

4：其它處理工藝：如投菌生物處理法、高效絮凝劑。

5：裂解處理

裂解處理是以N型半導體的能帶理論為基礎，以N型半導體作敏化劑的一種敏化氧化法。當敏化劑能量大于禁帶寬度時，電子被激發，躍過禁帶進入導帶，則在價帶上產生相應的電子-空穴，從而引發反應。水溶液中的催化氧化反應，在半導體表面失去的電子主要是水分子，水分子經一系列變化后產生氧化能力極強羥基自由基 OH，氧化各種有機物，并使之礦化為CO2

裂解處理一般動力學方程描述：

r——反應速率；

Ce——反應物濃度；

K——表觀吸附平衡常數；

H——發生于敏化劑表面活性位置的表面反應速率常數。

如果投加H2O2、KB

催化氧化以N型半導體為催化劑，各種催化劑活性順序：TiO2>ZnO>WO3。TiO2是常用的催化劑，主要有銳鈦型和金紅石型晶型。TiO2的化學性質，光化學性十分穩定，無毒價廉，貨源充足。TiO2是一種半導體氧化物，它有充滿電子的價電子帶和缺電子的導帶，在能級激化狀態價電子帶上留下的空穴有氧化性，導帶上的電子具還原性，降解物在TiO2表面發生氧化還原后，價電子帶又得到電子，價帶上電子發生躍遷，故將使用過的TiO2通過還原，重復使用，不影響其催化活牲。

2：工藝缺陷

該工藝的缺點主要有

（1） 激化能利用率低，耗電量較大(1.3kW)。

（2） 管套易被污染物附著，影響透率。

（3） 高壓電暈（電子束）發生器偏轉角低（720）有一定的死角。

（4） 對PH有一定的要求（3～10），硫化染料廢水必須將PH值調到5以下再進入反應器，大于要求值時處理效率按指數（反應動力）降低。

（5） 對污泥回用有強制性要求。

三：水質水量

1：水量

目前該廢水排量4000m3/d，污水處理站建成后，采用三班24小時連續運轉，設計廢水處理能力4500m3/d。

2：水質及處理要求(以重慶永紅5000m3，四川威克力600m3為樣本)

廠方提供的污水水質情況見表3.1.1

廢水水質指標及排放標準 表3.1.1

四：設計原則

1：嚴格執行有關環境保護的各項規定，廢水處理后達到《國家污水綜合排放標淮8978-96》中的二級新建企業1類排放標淮。

2：以工藝結構合理的復級裂解工藝為主體工藝。

3：處理系統有較大的靈活性，以適應廢水水質、水量的變化。

4：管理維修方便，避免產生二次污染。

5：自動化程度高，VXI系統總線控制模擬。

6：占地面積小，處理

7：污泥產生量小、每1000m3廢水處理后產生綜合污泥64.3kg。

8：無二次污染，廢水處理后水質清澈透明，CODcr、BOD5平均指標低于4-1標準中指標。

五：污水處理工藝流程

1：工藝設計

印染廢水處理工程工藝設計綜合了威克力染紗廢水與重慶永紅織造責任有限公司印染廢水處理工程實列的優點，進一步優化構筑而成。運行結果表明，該處理方法既克服了常規工藝不易操作、占地面積大的缺點；同時也提高了對印染廢水的處理效果，而且非常穩定的對廢水的零排放打下堅實的基礎。

永紅織造責任公司印染廠，其廢水呈弱堿性，使用分散、直接、活性等多種染料。廢水中含有大量帶顯色基團（—N═N—、—N═O等）及極性基團（—SO3Na、、、—OH等）的芳烴、雜環類有機化合物及NaCI、Na2SO4、、Na2S等無機鹽，廢水水質見表。

表5.1永紅印染廠廢水水質

測定項目的分析方法采用《水和廢水標準監測分析方法》(第3版)

水力停留時間和測試結果如圖５-1 、圖5-2、表5.2

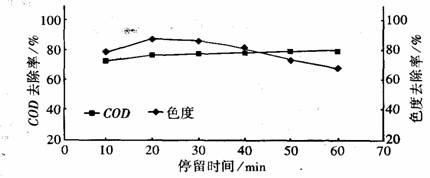

圖5-1：廢水停留時間

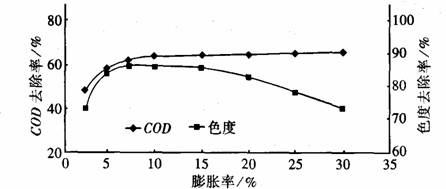

圖5-2材料膨脹率

表5.2系統常溫下運轉測試值

2： 工藝流程

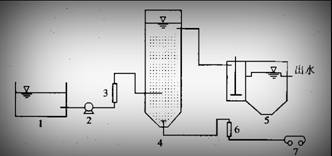

污水處理工藝流程如圖5-3所示

1：調節池 ２：原水泵 ３：流量計 ４WL40A2H反應器 ５：過濾池

６：空氣流量計 ７：鼓風機

3：流程說明

生產線排出的廢水，通過廠區污水管道，匯集到安裝有粗細二道格柵的調節池，去除大顆粒的固體懸浮物，并調節廢水水量、均衡水質。然后由一級提升泵提升至復級離子混合反應器，經物理沉淀、化學斷鏈、單鍵破壞、生物降解、光崔化氧化等過程達到脫色混凝沉淀、氧化還原等機理脫除廢水中的污染物質。其出水提升到物理過濾池過濾后，自流到清水池經計量后，備工藝回用或排放，排放水達到國家排放標誰。

復級離子反應器產生的廢污泥都排入污泥干化池重力澄清后(約需30分鐘)排出清液，沉淀污泥混入然料然燒(其熱值不低于2300大卡)。

六：主要處理設備和構筑物的設計參數

1：廢水水量和水質調節

(1)、廢水均勻混合

印染工序排出的生產廢水，水質水量隨生產過程而變化，許多工序是間歇性操作，水質水量變化很大，污染物的性質、濃度、PH值及水溫都有很大的差別。許多生產工藝排水

而水處理裝置，需要廢水的水質與水量是穩定或基本穩定的。實際上調節池也是水的預處理設施，通過這一設施，酸、堿廢水可以中和，不同溫度的廢水可以溫度均一，不同濃度的廢水可以混合均勻，然后，根據水質情況或進一步處理或直接排放。

為使水處理裝置中的管道、設備及構筑物正常工作，不受廢水的水質與水量變化的影響，調節池的設置必需要滿足系統工藝及反應設備的要求。

（2）、調節池的設計

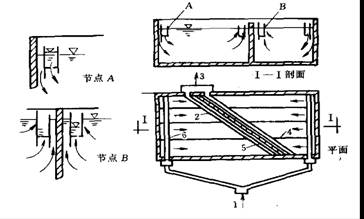

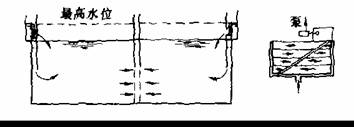

調節池的結構如圖6-1所示。這種形式調節池的出水槽是沿池的對角線方向設置的。池內設有若干縱向隔板。廢水經左右兩側的水槽進入池內。由于隔板之間形成的水流通道長度不同，同一時間進入池內的廢水，需要停留不同的時間才能達到出水槽。反而言之，出水槽內，同一時刻的廢水是不同時刻流入池內的，在槽中相遇并混合，實現水質均一。

圖6-1對角線進水調節池

如圖6-1所示，調節池液面可以上下自由波劫，當進水量大于出水量時，則池內應能貯存盈余，反之，應能補充短缺，以此實現水量調節。池底設置沉渣斗，通過排渣管定期排渣。

三、調節池的設計計算

調節池的設計計算的主要內容是池容積的計算。其計算公式為：

V＝qt

式中 V——調節池容積，660M3；

t——廢水在調節池內的停留時間，3h

q——t小時內廢水平均流量，m3／h。

對角線式調節池有

V＝qt／1.4

式中 1.4——經驗參數。

確定調節池的均衡時間和容積，設計調節池時按最不利的情況，即流量和濃度在高蜂時的區間計算，調節時間越長水質水量越穩定，根據工廠廢水排放情況，建筑場地，資金等具體條件，確定調節時間3.0h，調節池設計根據下式計算而得。

調節池平均出水濃度

C&mda

c1，c2…cn—廢水在各時間段t1，t2…tn內的平均濃度，mg/L；

q1，q2…qn—廢水在各時間段t1，t1…tn內的平均流量m3/h；

t1，t2…tn—時間段總和等于T；

q—24小時內平均廢水量

(2)：調節池容積：

圖6-2調節池形式及結構

容積為 V=qt/2a

式中 a——廢水在池內不均勻流動的容積利用系數，一般取0.7。

有效容積V=660m3

(3)：調節池水力停留時間和體積

調節池采用地埋式鋼筋混凝土結構， (HRT)3.0h，尺寸20.0m×8.0m×4.5m. （保留高度0.4m）在調節池中安裝WZ-12型順序液位計1臺，自動控制反應器參加工作的數量，即高水位時全部參與工作，低水位時按順序啟動反應器工作。同時連續跟蹤顯示水池液位。

2：曝氣池

（1）：曝氣反應的簡單數學模型

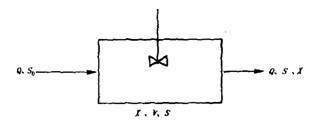

6-3完全曝氣穩定系統流程圖

圖中V—池子容積；

X—材料質量濃度；

Q—廢水的體積流量；

S0—基質進口濃度；

S—基質出口濃度（也即曝氣池內基質濃度）。

設&為水力池內停留時面，則&=V／Q。

設系統材料平均停留時間是&c，則有：

&c＝反應器內材料質量／材料流失速率＝VX／QX＝V／Q

在完全混合系統內，水力停留時間等于材料平均停留時間。這種系統是唯一的&＝&c的系統。或者說，對于其他類型處理系統，不可能有這種關系。

質量平衡：

質量變化速率=反應速率-質量外流速率

V（Dx/dt）=[Y（ds/dt）-KdX]V-QX

為實現穩定操作，則應有dX／dt＝0，因此得到：

此推導僅適用于完全混合曝氣池。

設去除率

Monod方程：改寫為

則得

基質與材料的比表示系統的污染物去除效率，即

則有

對所討淪的系統去除有機物效率取決于材料的平均停留時間，也是取決于水力停留時間，因?yàn)樵谶@一系統中二者是相等的。如果動力學系數及去除率一定，則系統容積的大小就可以被確定了。

懸浮固體濃度計算

對于一定時間則有：

又由Dx/DT=Y（ds/dt）-Kd得

I/&c=Y（ds/dt）/X-Kd

動力學系數

（2）曝氣池結構

曝氣池采用鋼筋混凝土結構,構造如圖所示

（3）曝氣池溶積V

V=370m3 HRT=1.6h E=2.1 保留高度0.5m

（4）外形盡寸10m×7.5m×5m

3：沉淀池

（1）沉降基礎

從廢水中分離出密度比廢水大的合成材料，借助重力作用，從廢水中沉降下來，使其與水分離。沉淀池的沉降經由離散粒子沉降、聚合粒子沉降、壓縮沉降。在離散粒子沉降中，沉降粒子之間沒有相互作用。在聚合粒子沉降中，聚合物之間存在有限的相互作用，較高密度和較大直徑的聚合物沉降較快，在其沉降過程中，與較緩慢沉降的聚合物作用，使顆粒形狀、粒徑及密度都發生變化。其沉降速度受網絡結構的影響。

在壓縮沉降過程中，懸浮物

（2）離散粒子沉降

離散顆粒沉降也稱自由沉降。假定：顆粒為一個密度為Pp、直徑為d的球形；在沉降過程中，其形狀、粒徑及密度均不變；水是靜止的，不可壓縮的；顆粒的下沉運動過程中不受器璧及其他顆粒的影響；顆粒在運動開始后，瞬間就達到等速運動的狀態．則顆粒沉降速vs，可用下式表示：

式中 g——重力加速度；

p——水的密度；

Cd——顆粒在水中下沉?xí)r的阻力系數。

如能得到阻力系數，即可確定沉降速度。阻力系數是雷諾數NRe的函數，雷諾數NRe可由下式表示：

NRe＝dusp/u

式中u代表水的黏度，其他各量仍如上所述。

球狀顆粒在水中沉降，圍繞顆粒的水流呈層流狀態，即NRe＜2，剛阻力系數Cd為24／NRe；當2＜NRe＜500時，Cd＝185／（NRe）0.6；當NRe＞500時，Cd＝0.4。在沉淀池內，微粒沉降過程中，其周圍水流的NRe大多處于層流區或過渡區內。對任一區域，取得相應的沉降速度是可能的。層流區域的沉淀速變表達式。

對沉降過程有決定性影響的參數是以平方出現微粒直徑，絮凝是增大微粒直徑的方法，并對微粒密度也有一定的影響。水的密度和黏度是由沉降的廢水溫度所決定。提高溫度，將降低水的密度和黏度，從而提高沉降速度。

（2）理想沉淀池

把沉淀池理想化，是沉淀池的設計基礎。理想沉淀池包括進入口區、出口區、沉淀區和污泥區。

圖6-5理想沉淀池

1－進口區 2－出口區 3－沉降區 4－污泥區

理想沉淀池的基本假設是：

①在池內沉淀區，沉降狀態與靜置沉降情況相同：

②水流是穩定的，水流進人沉淀區時，各種懸浮物顆粒的濃度在垂直水流方向的斷面上是均勻分布的；

③顆粒進入污

進入沉淀池的離散顆粒，處于圖中a點的位置上，在這一點上，顆粒要被去除需要?dú)v時最長。如果這個顆粒能夠被去除，與這一顆粒同處于進口斷面上且與其粒徑相同、沉速相等的其他顆粒也都能被去除；按假定，該顆粒應沿對角線方向下沉。其他顆粒則沿著與對角線平行且位于對角線下方的直線方向下沉，它們是先于該顆粒達到池底而被去除的。

沿著對角線或與對角線平行直線運動的粒子具有的沉降速度稱為截留速度以u0表示。位于α點上的具有沉降速度為u0（m／h）的顆粒沉到池底，即達到O點所需要的時間為t（h）：

t=H/u

t=L/v

水在池內水平方向流動的速度，也視為顆粒水平移動速度。

v＝Q／HB

t＝LHB/Q

LHB／Q＝H／u0

或 u0＝Q／LB＝Q／A［m3／（m2·h）］

任何一個進入沉淀池的離散型顆粒，只要其沉降速度小于截留速度就不可能被去除；然而如果這個顆粒不是進入最大沉降高度，而是進入其下方某一位置上，就有可能被去除，并且其去除率為是這種顆粒在全部懸浮顆粒中所占的分?jǐn)?shù)。

（3）沉淀池的設計

設計離散型顆粒沉淀時，截留速度和沉降時間是必須給出的。截留速度和沉降時間的關系可以通過試驗確定。以此確定沉淀池的面積和水深。

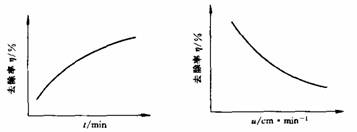

圖6-6 去除率與t的關系 圖6-7去除率與表面積的關系

沉淀池設計應在考慮沉淀池內水的流量及流速分布不可能達到理想的均勻程度；沉淀池容積不可能充分利用的情況下；同時還應考慮了溫度變化、風向、池進出口影響等因素，這些都可能引起懸浮顆粒沉降效果的下降。因此在設計該沉淀池時，將表面負荷率乘以1／（1.25～1.75）的系數，沉降時間t乘以 1.5～2.0的系數。

圖6-8顆粒沉降軌跡

1－離散顆粒 2－絮凝顆粒

懸浮顆粒沉降過程中，絮凝顆粒之間互相碰撞、聚集，改變了顆粒原來的大小、形狀及密度，顆粒沉降速度也隨之改變。在沉淀池中顆粒沉降軌跡是一條曲線，其去除率不僅同截留速度

二沉池污泥、混合污泥及高濁度廢水在沉淀池中的沉降特性，如圖6-6所示。即沉降開始后，立即出現清水層A，它與下面的懸浮B(渾液面)之間有一個明顯的界面，在圖中表示為1-1面。懸浮層B為受阻沉降層，該層內濃度均勻，在形成1-1面的同時，沉淀池底部出現密實層D，其中懸浮物濃度也是均勻的；B層與 D層之間是過渡層C，其懸浮物濃度由上向下逐漸增加，C與D層之間分界面稱為2-2面。1-1面以vs速度下降，2-2面以v速度上升，從沉降開始，歷時t2后，兩個面相遇，C層消失。此時D層濃度變?yōu)镃，處于臨界濃度，此時D層開始壓縮。

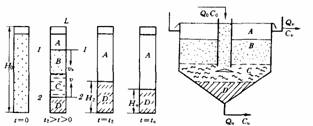

圖6-9區域沉降圖 6-10沉淀池中沒泥分布示意圖

A－清水層 B－受阻層

C－過渡層 D－壓縮層

（4） 沉淀池工況設計

同其它工業廢水處理一樣，印染廢水催化裂解處理工程的沉淀池、污泥濃縮池的顆粒沉降曲線的測定是沉淀池設計的基礎。

在調節池前設置機械格柵用來去除大塊懸浮物與漂浮物，保證管道、閥門及泵的通暢無阻。沉砂池預先除砂，防止沉淀池和配水渠道內積砂，污泥泵堵塞、磨損。為防止沉砂中夾帶有機物，引起后續處理上的麻煩，常采用曝氣沉砂池。

一、二級沉淀池中，采用折流沉淀，安裝污泥回流裝置。不加混凝劑。懸浮固體及BOD的去除率如圖所示。

圖6-11－SS去除率圖 6-12－BOD5去除率

沉淀池采用的折流沉淀，中部設有污泥回流裝置。結構如圖，池體采用鋼筋混泥土結構。在池中心下方安裝污泥濃縮回流裝置。廢水進水管進入池內，沿重力方向流動，經溢流堰流出。將沉降的污泥推向位于池中央的污泥坑，然后用污泥泵送出，回流入反應器。以防止污泥滯積而產生厭氧分解。池底部坡度約為1：12，向中心傾斜。沉淀池的過流率為16M3（d·m2），進人沉淀池的懸浮固形物含量為350～600mg／L，按90％去除效率計，沉淀池溢流水乘于35～60mg／L懸浮固體。沉淀后的廢水直接進入

1： 水力停留時間HRT=4H 保留高度0.5M

2： 有效容積V=850M3

3：外型尺寸20.0m×10.0m×6.0m

4：過濾池

（1）過濾池填料及其用途

廢水通過濾池時，填料截留廢水中懸浮物質，并把廢水中膠體物質吸附到自己的表面，其中有機物使微生物迅速繁殖，微生物又進一步截留吸附廢水中懸浮物及膠體物質，逐漸形成具有生物化學活性生物膜。

廢水流過生物膜時，液相底質濃度較高，邊界液層及生物膜內底質濃度較低，加上流動液體與邊界液層相互結合，廢水的底質及溶解氧可以擴散進入生物膜內，底質被利用。微生物在氧的參加下對有機物進行分解和機體新陳代謝。廢水被凈化，產生的無機物和二氧化碳沿著相反方向，從生物膜經過附著水排到運動著的廢水及空氣中，隨著廢水處理過程的發展，生物膜厚度不斷增大，膜表面尚能處于好氧狀態并保持足夠的營養，而膜內部則因營養物氧的不足，造成微生物自身氧化，生物膜脫落，填料表面重新吸附生長生物膜直至脫落，從吸附到脫落是生物膜生長的一個周期，整個反應器的生物膜各部分交替脫落的，過濾池內生物膜數量保持一定的動態平衡。

過濾池內生物膜泥齡長，填料上生長著大量的硝化菌和絲狀菌，硝化效果很好。具有管理簡單，不產生污泥膨脹，剩余污泥量少。生物濾池內主要部分是填料、池壁、布水系統和排水系統。廢水上部呈滴灑狀噴淋而下，濾料表面生物膜對廢水中有機物進行吸附作用，從而凈化廢水。

（2）濾池填料生物反應動力學

生物濾池基質降解機理與活性污泥法基本相同，生物濾池是一種推流式的反應器，BOD5降解符合一級反應動力學特征。

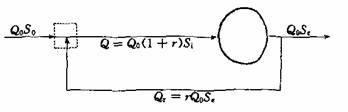

6-14生物濾池基本流程圖

Si——進入濾池中混含液的BOD5濃度。無回流時，Si＝S0；

Se——濾池出水BOD5濃度；

S0——原廢水BOD5濃度；

K—&mdas

t——廢水在濾池中反應時間。

M－一濾床的深度，m；

q——濾床的面積水力負荷，m3／m2·h；

C和n——常數。

濾池基本數學模式：

式中 K′——與基質降解性能有關的常數（紡織廠廢水K′=0.016～0.040，醫藥廢水0.020）K＇＝KC。

n和K′的確定

根據生物濾池試驗數據，利用圖解法求得n和K′值。

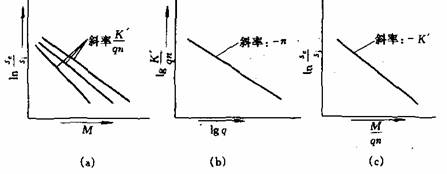

圖6-15

對不同的水力負荷q和池深M，有對應不同q值。

⒉求n

3.求K′

（3）濾池面積和水力負荷的計算

計算時先設定濾床深度M值。

1. 無回流情況水力負荷面積

1. 有回流情況下水力負荷，面積

（4）：濾池需氧量

單位面積濾池需氧量：

ɑ＇——每降解1kgBOD5所需的氧公斤數，kg／kg；

Sr——去除BOD5的數量＝進水BOD5-出水BOD5，kg／d；

b＇——單位重量生物的需氧量系數，取b′÷0.18kgO2/kg活性膜·d；

D——每m3填料生長的活性生物膜量，kg／m3。

活性生物膜量要通過實測上、中、下三層填料的平均值，實測廢水低負荷濾池生物膜污泥為4.5－7.0kg／m3，高負荷時為3.5－6.51kg／m3。采用自然通風便可滿足供氧要求。

（5）過濾池結構

過濾池采用半地埋式鋼混結構，濾池結構如圖所示，濾池外部由濾池池體、進水管、出水管、沖洗水管、沖洗水排出管等管道及其附件組成；濾池內部由沖洗水排出槽、進水渠、濾料層、墊料層（承托層）、排水系統（配水系統）組成。

該池的設計參數：

1：停留時間HRT=2.40h

2：有效容積V=520m3 衰減負荷2.0m3/(m2&midd

3：外型尺寸12.0m×7.5m×5.0m

.

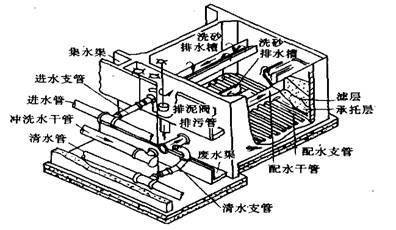

圖6-16過濾池

5：清水池

過濾后出水進人清水池，以便對水質監測和回用，池內安裝了水質水量監測與控制設備。該池采用鋼筋混凝土結構，池頂用預制水池蓋板封蓋，設計有效容積25.0m3，外型尺寸5.0m×3.0m×3.0m.

6：污泥干化池。

污泥干化池采用地下式鋼筋混凝土結構，將反應器乘余污泥自然干化處理。

（1） 設計污泥日產生量：4500×64.3/1000

（2） 設計干化池日處理量： 400.0Kg ，污泥含水率92％

（3） 有效容積：60.0m3，外型尺寸10.0m×2.0m×4.0m

七：廢水處理中心配套設施

1：提升泵

該水泵的作用是將調節池中的生產廢水提升至復級離子反應器。獨立采用手動和VFD075A43H（協議安裝）自動兩套控制系統，泵的出口安裝流量計進行水量計量：

一級提升泵的技術性能參數：

型號IHG40—250，Q=200m3/h，H=18m，N=7.5kw 數量：1臺

2：羅茨鼓風機

型號：3R52WD Q=37m3/min，配套電機型號：Y132S—4 N=7.5kw

3：催化裂解反應器

型號：WL40A2L，Q－40m3/h，

數量：4500m3÷24h÷40m3/h=4臺

八：操作控制間和化驗室

風機房的窗戶安裝防噪聲的百葉窗，操作控制間內安裝VX2儀表總線控制設備、電控設備、COD在線分析儀、PH儀等。化驗分析室配備有常規分析儀器和設備。

有效容積v=8.0m×4.0m×6.0m

九： 生產班次和人員安排：

污水處理站人員配置為2人：監管1人，分析化驗人員1人，連讀２４小時自動運行，VXI（協議安裝）巡回管理、檢測與時實控制以及故障提示。
