復級裂解處理沉淀池工況設計
同其它工業廢水處理一樣，印染廢水催化裂解處理工程的沉淀池、污泥濃縮池的顆粒沉降曲線的測定是沉淀池設計的基礎。在調節池前設置機械格柵用來去除大塊懸浮物與漂浮物，保證管道、閥門及泵的通暢無阻。沉砂池預先除砂，防止沉淀池和配水渠道內積砂，污泥泵堵塞、磨損。為防止沉砂中夾帶有機物，引起后續處理上的麻煩，常采用曝氣沉砂池。一、二級沉淀池中，采用折流沉淀，安裝污泥回流裝置。不加混凝劑。懸浮固體及BOD的去除率如圖所示。.jpg)
圖6-11－SS去除率圖 6-12－BOD5去除率沉淀池采用的折流沉淀，中部設有污泥回流裝置。結構如圖，池體采用鋼筋混泥土結構。在池中心下方安裝污泥濃縮回流裝置。廢水進水管進入池內，沿重力方向流動，經溢流堰流出。將沉降的污泥推向位于池中央的污泥坑，然后用污泥泵送出，回流入反應器。以防止污泥滯積而產生厭氧分解。池底部坡度約為1：12，向中心傾斜。沉淀池的過流率為16M3（d·m2），進人沉淀池的懸浮固形物含量為350～600mg／L，按90％去除效率計，沉淀池溢流水乘于35～60mg／L懸浮固體。沉淀后的廢水直接進入過濾池。沉淀池設計參數如下：.jpg)

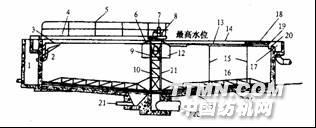

圖6-13輻流式沉淀池結構圖1： 水力停留時間HRT=4H 保留高度0.5M2： 有效容積V=850M33：外型尺寸20.0m×10.0m×6.0m
