1工程概況 浙江某污水處理廠位于大型工業園區內，該廠進水工業廢水占84%，生活污水占16%，工業廢水中，染料廢水占80%以上。污水總處理規模為30萬 m3/d，其中處理工業廢水量25.2萬m3/d；處理生活污水量4.8萬m3/d。主要特點是處理以染料廢水為主的工業廢水，不但處理規模大，且進水水質具有如下特點：1水質水量波動較大；2. 廢水有機物成分復雜且濃度高；3. BOD5/COD值較低，屬可生物降解但又不易生物降解污水；4.色度高；5.廢水具有一定毒性和腐蝕性，污水處理難度極大，被浙江省列為最難以處理的大規模工業廢水污水處理廠，生產尾水排海距離長達4km，是浙江省最長的水下排海管。

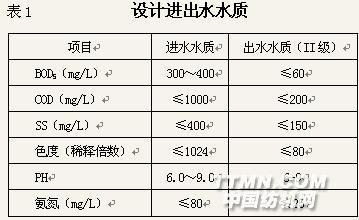

2處理工藝技術研究 2.1設計進出水水質
2.2處理工藝技術研究重難點 本項目工程是以處理高難度染料廢水為主的大型污水處理廠。進出水水質分析及確定、運行穩定高效工藝路線的選擇、污水工藝流程確定、污泥處理處置方案、創新單體構筑物理論分析及設計（如調節池、厭氧池）、藥劑的合理選擇及投配方式、脫色劑選擇、脫色劑與消毒的關聯研究及對出水水質影響、脫臭工藝選擇、關于臭氣（含低分子有機物）處理的實驗研究、高密度澄清池針對本工程表面負荷的研究、排海管陰極保護設計、長距離水下排海管施工方法選擇、工程經濟分析及風險評估等是本項目的重點和難點，最終關乎項目的成敗。本文重點介紹工藝路線實驗研究及污水處理廠設計。 2.3處理工藝實驗研究 2.3.1 實驗內容及主要結論 2.3.1.1實驗內容 ①、工藝流程選擇 試驗規模為0.16m3/h。工藝流程見圖1。

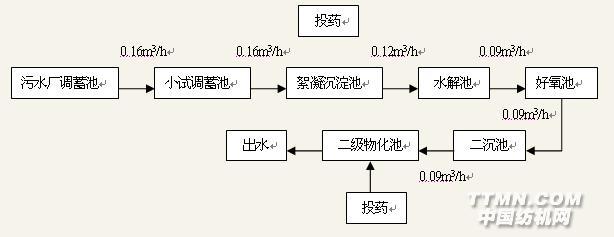

圖1 污水處理工藝實驗流程圖
②、物化處理藥劑品種選擇及投藥量確定 ③、運行工況選擇 工藝一：原水＋一級物化＋生化＋二級物化； 工藝二：原水＋生化＋二級物化； 工藝三：稀釋水＋一級物化＋生化＋二級物化。 ④、生化池內回流必要性研究 2.3.1.1實驗結論 本實驗研究

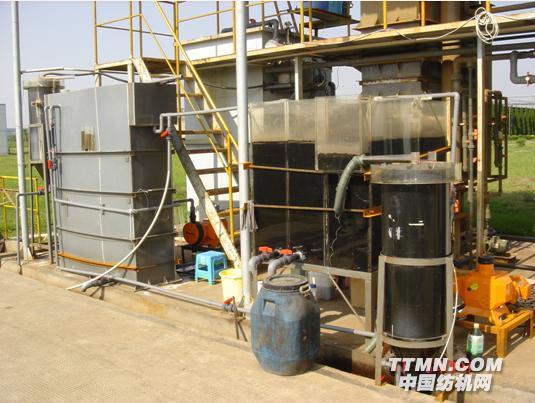

圖2 實驗現場圖片（一）
①、 污水廠進水水質、水量波動大，最高CODcr達1650mg/l，平均為1183 mg/l。進水色度平均為1024倍，且一天之中外觀顏色變化之大，涉及紅色、黑色等多種顏色，處理難度極大。 ②、 一級物化對CODcr、色度均有較好的處理效果，其中前者的平均去除率為20％左右，后者的平均去除率為80％左右?？梢娞岣咭患壩锘奶幚硇Ч梢詼p輕后續生化處理的負荷。 ③、試驗期間，好氧生化池的出水CODcr可以穩定在250～350mg/l之間，再經過二級物化后，出水的CODcr可以穩定在200mg/l左右，基本實現達標標準。 ④、 各種運行方式下生化出水的BOD5均較低，均值在37mg/l左右，BOD/COD為0.11，可生化性差。因而欲通過生化法來降低出水的CODcr是無意義的，需采取其他手段來進一步降低出水的CODcr。 ⑤、各種運行方式下色度的去除效果并不是太理想，會出現反復，且色度的變化規律為：一級物化能降低一半以上的色度，但經過厭氧、好氧工藝后的色度反而有所增加，給后續的二級物化脫色帶來較大的難度。 ⑥、試驗期間，系統出水的氨氮基本可以達標，平均去除率為79.9％，這同其他實驗單位26％左右的去除率相比效果好了很多，分析原因可能與水中剩余堿度足夠有關；同時系統對磷的去除效果也較穩定。 ⑦、對動態試驗系統和

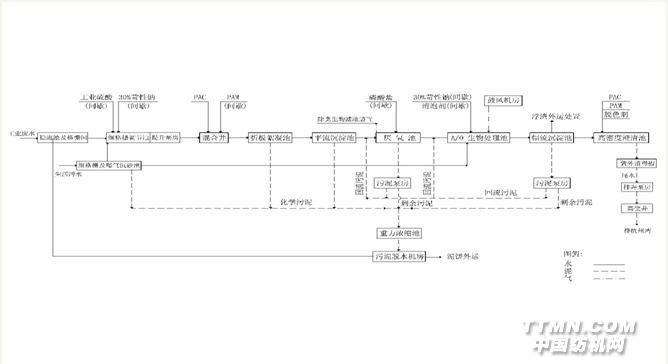

圖3 二期工程污水處理工藝路線圖
3工程設計 3.1工藝流程
圖4 污水泥污泥處理流程框圖
3.2主要生產構筑物設計
| 序號 |
| 構筑物名稱 | 設計參數 | 工程內容 | |
| 一 | 污水處理構筑物 | ||
| 1 | 穩流池 及格柵間 | 穩流池設計參數： 穩流時間3.43min 格柵間設計參數： 設計流量為10500m3/h 過柵流速0.75m/s | 調節池1座，單座平面尺寸140.90×116.40m，水深6.0m。每座調節池分為生活污水區、工業廢水區及均質混合區。生活污水區設置7臺水下攪拌器，每臺功率5.5kW，葉輪直徑φ2500；單座工業廢水區設置28臺水下攪拌器，每臺功率9.2kW，葉輪直徑φ2500，3臺墻式安裝軸流 泵，水泵單臺流量Q=3500m3/h，揚程H=0.8m，電機功率N=22kW；單座均質混合區設置7臺水下攪拌器，每臺功率5.5kW，葉輪直徑φ2500。 |
| 2 | 細格柵及 曝氣沉砂池 | 細格柵設計參數： 設計流量為2000m3/h 過柵流速0.8m/s 柵條間隙6mm 曝氣沉砂池設計參數： 旋流速度0.3m/s 停留時間8～10min 曝氣量： | 設2道自動除渣的回轉式格柵除污機，每道格柵寬1.6m，柵條間隙6mm，柵前水深1.0m。格柵每天攔截的柵渣量約3.0m3/d，柵渣用螺旋輸送機輸送至柵渣壓榨機，柵渣經壓榨后外運。細格柵間平面尺寸為11.00×4.30m，高度為1.70m。 沉砂池共設兩座。單池平面尺寸為22.00×3.00m，池深4.80m。最大時停留時間3.67min。 沉砂池設有橋式排砂機、砂水分離器和羅茨風機等曝氣裝置各一套，沉砂經橋式排砂機提升后，進入砂水分離器，分離后的干砂外運，剩余污水流入廠區進水泵房。羅茨風機及曝氣管通過調節曝氣量，可以控制污水的旋流速度，使除砂效果穩定。 |
| 3 | 細格柵、 調節池 及提升泵房 | 細格柵設計參數： 設計流量為16250m3/h 過柵流速0.8m/s 柵條間距5mm 調節池設計參數： 調節時間：7.78h 設計流 量為12500m3/h | 調節池來水進入污水提升泵房吸水井，水泵共分三組，第一組供一期工程處理用水（規模7.5萬m3/d）,污水經提升進入一期前物化池；第二組供二期工程第一步實施處理用水（規模11.25萬m3/d）,污水經提升進入二期前物化沉淀池；第三組供二期工程第二步實施處理用水（規模11.25萬m3/d）,污水經提升進入二期前物化沉淀池，目前為預留4臺泵位，待第二步實施時再行安裝。 |
| 4 | 折板絮凝 平流沉淀池 | 單座設計流量：Q=2344m3/h 絮凝時間： T=10min 平均速度梯度：G=55S-1 反應池GT值： GT=5.8×104 沉淀時間： T=0.75hr 水平流速： 18mm/s 有效水深： 2.70m | 折板絮凝池設2組，單組分2座，單座平面尺寸：L×B=15.05m×13.40m，有效水深3.5m。折板絮凝池排泥均采用小斗重力排泥，設置氣動快開排泥角閥，排泥徹底、無堵塞，且可實現自動排泥。 |
| 5 | 厭氧池 及污泥泵房 | 厭氧池設計參數： 設計流量：單組11.25萬m3/d分為二座，單座規模5.625萬m3/d 停留時間：HRT=9.20h 回流污泥率：50% 最大污泥回流比：50% | 厭氧池2座，單座平面尺寸41.60×81.40m，水深6.0m,池體采用鋼筋混凝土結 構，上部采用玻璃鋼覆蓋密封防止臭氣外溢。單座池內設16臺水下攪拌器，每臺功率4.0kW，直徑φ2500。污泥回流泵4臺（4用，單泵性能為Q=585m3/h，H=10m,P=22kW）， 剩余污泥泵2臺（1用1備，單泵性能為Q=120m3/h，H=11m,P=5.5kW）。 |
| 6 | A/O 生物處理池 | 設計流量：2組單組11.25萬m3/d,設計水溫：15～30℃。 污泥負荷： 0.097kgBOD5/kgMLSS·d 污泥濃度：MLSS=4.0g/L 總停留時間：HRT=19.78h 污泥齡： 20d 回流污泥率： 100% 總內回流率： 300% 氧利用率：18～21.5% 氣水比： 15:1 | A/O生物處理池2座，單座平面尺寸132.00× 每座缺氧池內設5臺進口水下推進器，每臺功率4.3kW，葉輪直徑φ2100。每座好氧池設8臺進口水下推進器，每臺功率4.3kW，葉輪直徑φ2100rpm；曝氣器采用盤式微孔曝氣器，出氣量為3m3/個· h，共需曝氣盤13758個，曝氣器按漸減方式布置，沿水流方向分成三段，分別為50%、33%、17%。好氧池至缺氧池的混合液回流比取100%～300%，在每座好氧池與缺氧池之間墻壁上安裝混合液回流泵，以控制調節內回流比。 |
| 7 | 鼓風機房 | 設計總供氣量：144000m3/h 供氣壓力： 0.80bar | 鼓風機房平面尺寸：72.80×13.50m，高度11.50m。 選用高速單級離心鼓風機。設4臺單級離心鼓風機（3 用1備），每臺風量為400m3/min, 壓差0.80bar，配套電機功率630kW。鼓風機房內設一臺起重量為10t的電動單梁橋式起重機，便于設備安裝和維修。 |
| 8 | 二沉池 及污泥泵房 | 表面負荷：0.93m3/m2·h 沉淀時間：2.1h A/O池污泥回流比：100% 厭氧池污泥回流比：50% 剩余污泥總量：14t/d | 采用四座周邊進水、周邊出水輻流式沉淀池，每座池內徑40m，池邊水深4.50m，超高0.5m，總高度為5.0m。每座二沉池內設1臺單管式刮吸泥機。 |
| 9 | 高密度 澄清池 | 沉淀區表面負荷： | 高效澄清池設計規模Q=20.00萬m3/d，設2組，單組分2座。單組平面尺寸26.05m×37.60m。澄清池的兩格反應池間設污泥泵房，內設2組螺桿式污泥泵，單組3臺螺桿式污泥泵。澄清池內污泥內回流的回流比一般控制在5～10％（最大 |
| 10 | 紫外消毒槽< | 紫外線劑量：20mws/cm2 單組紫外線燈管數：180根 單根輸出功率：320W 253.7nm紫外透過率> 60％ 燈管壽命≥ 12000hr | 單組設紫外消毒槽2座，平面尺寸為13.10×6.40m，水深1.125m。單條消毒槽設紫外C燈矩陣數量1組，每1組單條消毒槽共有紫外C燈數量120支，另配有遠程控制中心、探測系統、供電系統及水位控制系統各1套。清洗方式：機械加化學。 |
| 11 | 1#加藥間 | 苛性鈉：8～10mg/L， 工業硫酸：8～10mg/L， 設計規模：Q=22.5萬m3/d | 苛性鈉原夜經溶液池稀釋攪拌至濃度約為5%溶液后，經16臺計量泵加入4個投加點。2組（單組3臺，2用1備，單泵為Q=1000L/h，H=20m）計量泵投入工業廢水調節池混合井，1組（單組2臺，1用1備，單泵為Q=1000L/h，H=20m）計量泵投入水質均衡池內。其中投入工業廢水調節池混合井與穩流池加藥管通過閥門切換及開啟度實施在不同位置加藥量。 根據進廠工業廢水PH值開停計量泵及計量泵調節度。 |
| 12 | 2#加藥間 | 苛性鈉：8～10mg/L， PAC：300mg/L， PAM：1mg/L， 過磷酸鈣：50mg/L， | PAC最大投加量按300 mg/L設計，溶解池及溶液池各4格，提升至溶解池采用螺桿泵，共設4臺 ，2用2備，單泵性能為Q= 過磷酸鈣最大投加量按50mg/L設計，溶解池及溶液池各2格。提升至溶解池采用螺桿泵，共設2臺，1用1備，單泵性能為Q=1250L/h，H=20m，投加采用調速泵，共設3臺，2用1備，單泵性能為Q=2500L/h，H=20m，投加濃度約為5%。 苛性鈉最大投加量按10mg/L設計，溶解池與溶液池組合為地上式，分2格，投加采用進口隔膜式計量泵，共設3臺， 2用1備。單泵性能為Q=500L/h，H=20m，投加濃度約為5%。 PAM最大投加量按1mg/L設計。溶藥罐2個，單罐直徑D= |
| 13 | 3#加藥間 | PAC：50mg/L 脫色劑：25mg/L PAM：0.5mg/L | PAC最大投加量按50mg/L設計，溶解池與溶液池合建為地下式，分2格，采用進口隔膜式計量泵，共設6臺，4用2備，單泵性能為Q= 脫色劑最大投加量按25mg/L設計，溶解池與溶液池合建為地下式，分2格，投加至高效澄清池采用進口隔膜式計量泵，共設6臺，4用2備，單泵性能為Q=1250L/h，H=20m，投加濃度約為5%。 PAM最大投加量按0.5mg/L設計。溶藥罐2個，前物化折板絮凝池投加采用計量泵，共設3臺，2用1備，單泵性能為Q= 約為0.5%。 |
| 14 | 排海泵房 | 設計流量：30萬m3/d | 出水泵房平面尺寸為：15.40×11.35m。選用3臺水泵，2用1備，其中2臺配備變頻電機以滿足各種工況下尾水的排放。 單臺流量Q=3000～4000m3/h，揚程 H=6～12m，電機功率N=160kW。 |
| 二 | 污泥處理構筑物 | ||
| 1 | 污泥濃縮池 | 需濃縮污泥干重：172tDs/d 濃縮后污泥量：含水率96%， 固體負荷：80kgSS/m2.d | 設濃縮池4座，直徑26m，水深4.5m，主要由中心進泥筒、濃縮池、污泥濃縮機、排泥管、出水槽等組成。每座污泥濃縮池內布置1套直徑為26m的污泥濃縮機，單臺功率4KW。 |
| 2 | 儲泥池 | 污泥總量：172tDs/d 儲泥池有效容積：138m3 污泥含水率： 96% 停留時間： 45min | 半地下式鋼筋砼矩形儲泥池1座,單座尺寸為L×B =11.0×5.0m，有效水深2.5m。潛水式攪拌器2套，單機功率N=5.5kW，用于儲泥池攪拌，防止污泥沉積 |
| 3 | 污泥濃縮 及脫水間 | 污泥干重：172T/d 脫水前污泥量：4300m3/d，含水率96% 脫水后污泥量：860m3/d，含水率80% 絮凝劑（聚丙烯酰胺）投加量：5.0kg/T干污泥 | 選離心脫水一體機4臺，3用1備，單臺處理污泥量20～45m3/h，功率75kW.配套輔助設備有： 污泥切割機：Q=20～50m3/h，P=3.0kW，4臺 進泥螺桿泵：Q=20～45m3/h，H=20m，P=5.5kW，4臺 絮凝劑制配系統：Q=10000l/h，1套 加藥螺桿泵：Q=400～2000L/h，H=20m，P=1.5kW，4臺 無軸螺旋輸送器：Q=5m3/h，L=5.0m，P=15kW，水平安裝，2臺 無軸螺旋輸送器：Q=5m3/h，L=8.5m，P=22kW，16.5º傾斜2臺 污泥濃縮及脫水車間總的平面尺寸為55.37×15.00m。 |
4結論 本項目通過大量的實驗研究及詳細的工程設計，在大型高濃度印染染料廢水水質及處理工藝路線選擇、適用藥劑篩選、臭氣脫除等多方面取得了重要進展，填補了我國在處理大規模高濃度工業印染染料廢水方面的空白，對全國印染染料工業COD減排具有很好的示范作用，具有極強的應用及推廣價值。
