手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

儀器與材料： 儀器：具備可測試平磨、折磨、曲磨性能的儀器，可采用日本進口的三用耐磨儀。最早有國產Y521三磨儀，現已較少使用，Y522圓盤式織物耐磨儀主要是測平磨。 其他：磨料；圓刀劃樣器（ø11.3cm）；尺等。 ⑵試驗方法： ①平磨：用圓刀劃樣器取直經為11.3cm的圓形試樣5塊，放在橡皮膜上，調節摩擦速度為（125±5）次/min，壓塊質量為0.45kg，氣泵壓力為28kPa，用金剛砂紙（400#水砂紙）進行多向摩擦，直至試樣磨破，儀器自動停止，記錄摩擦次數，計算平均值。 ②曲磨：在布樣上取20cm×3cm（若試樣紗線密度為20根/cm以下，取20cm×4cm）經向（經×緯）、緯向（緯×經）各5塊試樣，兩邊抽去相同根數的邊紗，使試樣寬度保留2.5cm。加上根據織物平方米質量選擇的拉伸重塊和壓塊（見下表）。將試樣、刀片裝好，選擇開關撥向曲軸處，開動儀器，摩擦速度為（125±5）次/min。織物反復彎曲，在金屬刀片上往復摩擦，直至樣片磨斷為止。記錄摩擦次數，經、緯向分別取平均值（取整數）。 試驗選擇的拉塊或壓塊質量依據 ③折磨：分別取7.6cm×2.5cm的經緯向試樣各5塊，在折磨夾具上裝上試樣，壓塊質量為0.227kg或0.454kg（根據織物的平方米質量選擇）。用400#水砂紙作為磨料，向同一方向摩擦，直至試樣片磨斷。記錄摩擦的次數，經、緯向分別取平均值（取整數）。 5.柔軟度的測定—心形環法 ⑴試樣準備：從待試織物上分別裁取2.5cm×25cm的經、緯向試樣各10條。 ⑵測試步驟：將試樣兩端用膠帶（1.25cm×7.6cm）平整地粘貼在板條（318mm×19mm×3mm）上，其安裝如圖所示。試樣的有效長度為

20.0cm，形成的心形環平面垂直于懸吊織物的平板條。1min后測量水平平板條頂部至心形環最低處的距離L（mm）。試樣的經、緯向及其正、反面各測5次，用經、緯向平均值表示。測量值L大,表示織物柔軟性較好；反之，則相對較差。另外測量值L也可表示織物定向（經、緯向）抗彎曲硬度的倒數值。 ⑶說明：柔軟度也可用測試硬挺度的方法進行測試。只是抗彎曲硬挺度與柔軟度是倒數關系，即抗彎曲長度越短，表示柔軟性越好；反之，則相對較差。 6.懸垂性測試 ⑴試樣準備：取直徑為24cm無折痕的圓形試樣2塊，在每塊圓形試樣的中心剪（或沖）一個直徑為0.4cm定位孔。其測試用專用裝置：懸垂性測定儀 ⑵測試步驟：剪取與試樣和夾持盤大小相同的制圖紙各一塊，在天平上稱量（精確至0.001g）.將織物懸垂性測定儀調整到描圖法狀態，將試樣放在夾持盤上，使織物經向指向操作者，再依次放上有機玻璃劃樣板、制圖紙以及上蓋，輕輕向下按3次，靜止3min,根據懸垂后織物的投影描圖，然后剪下所描的圖樣，再次稱量。 ⑶計算： F=(m3—m2)÷(m1—m3)×100% 式中：F —懸垂系數 m1—試樣大小的紙的質量，g; m2—夾持盤大小的紙的質量，g; m3 —懸垂后投影大小的紙的質量，g; ⑷結果：織物懸垂系數越小，表示試樣越柔軟。 7.針裂牢度—縫紉性試驗 ⑴試驗機：高速縫紉機，轉速4000r/min；縫衣針9#～14#,針尖應保持光滑，不發毛。 ⑵試驗方法：將試樣在標準狀態（溫度20℃，相對濕度65%）下放置24h以上，取經向60cm，緯向15cm的長方形織物，折疊成4層，成15cm×15cm的正方形，以行與行之間距離為1.3cm，經、緯向各縫兩行（成井字形），縫紉針腳密度為每2.5cm縫（11&p

lusmn;1）針。縫紉結束，將試樣攤開，以5倍以上的放大鏡檢視試樣反面，記錄纖維被針刺斷起毛的針數，計算其占總針數的百分率。 ⑶計算： 斷針率=斷紗針孔數÷總針孔數×100% ⑷說明： ★若無高速縫紉機，可采用家用縫紉機，用最高轉速進行試驗。 ★試驗時縫衣針上不必穿上縫紉線。 ★若以上方法未能看出纖維的斷裂現象，可將試樣浸入40℃、0.5%皂洗液中10min中取出，沿經、緯向各搓洗10次，用冷水洗凈，并在低溫下晾干，再用放大鏡檢視。 8.機織物抗滑移性試驗 ⑴試驗儀器：織物強力試驗機，拉伸速度（100±10）mm/min。 ⑵試樣準備：取經、緯向試樣（整理與未整理織物）35cm×10cm各一塊，長度方向平行于緯紗的為經向試樣。在試樣的一端10cm處劃一折疊線。將試樣沿折疊線折疊，在距折痕10mm處沿寬度方向用縫紉機【針號為Nm90(14#)，針跡密度為5～5.5針/cm，采用滌綸縫紉線】縫制一條直形縫，線縫必須平行于橫向紗線，且縫合試樣不能起皺。然后沿折痕裁開。 ⑶將試樣夾持在試驗儀器（強力機）上，夾持中心點位于試樣縱向中心線上，預加張力不超過2N，然后對試樣施加拉伸負荷，測定施加80N（或120N，視織物滑移量而定）時織物縫線中心部位經（或緯）紗滑移的長度（mm）。比較經整理與未經整理的織物縫合處經紗（或緯紗）在某一負荷時的移量的變化。 ⑷說明：機織物的抗滑移測定若按GB/T 13772.1—1992試驗，對強力機的要求較高（需能繪制負荷—伸長曲線），而且滑移量的計算也比較麻煩。因此，這里采用測定在一定負荷時的織物縫合處的紗線滑移量。 9.表面摩擦性試驗 試驗裝置由兩塊貼襯有試驗織物的木板（木塊）組成，下面一塊為上面鋪蓋有試驗織物的且一端固定而另一端可以自由調整傾斜角度的木板，上面的一塊為下面固

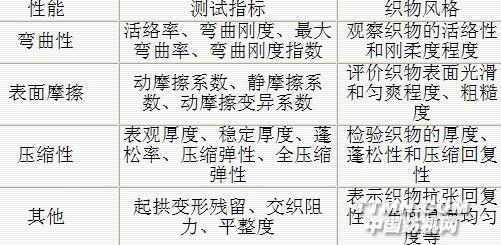

定有試驗織物的木塊。為了使兩層織物緊密接觸，可在上木塊上放一重物。試驗時，將下木板平放在試驗桌上，上木塊放在下木板中部靠抬起的一端。然后，將下木板以固定點（或與桌面接觸點）為支點，慢慢抬起下木板的另一端，直至上木塊開始向下滑動時，測量下木板抬起的角度（θ）。 織物靜摩擦因素（μ）=tgθ 10.織物風格的測試 織物的手感是通過手的摸、擠、壓、捏等作用，將織物的力學性能反映到大腦，并由大腦感知，做出心理判斷。織物風格儀就是將手對織物的物理作用分解成一些基本的力學作用，如拉伸、彎曲、壓縮、剪切、摩擦等，通過適當的測量方法來測量以上力學性能的儀器。織物風格儀可將織物手感的感官測量變成客觀的定量測定。這種單項力學性能的測量在以上的方法中已介紹了一些，而織物風格儀則是將這些單項性能的測量組合在一臺儀器中。不同類型的織物風格儀測試的力學性能有所差異，如國產SYG風格測定儀可測定織物的彎曲、壓縮、摩擦、起拱變形、交織阻力等15項力學性能指標，來表示織物的風格，其測試指標與風格的關系見下表： SYG風格測定儀測試的織物力學性能指標 由于測定織物風格的儀器種類不同，且這些方法在具體的某臺儀器說明書中均有介紹，因此這里不再贅述。
