手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

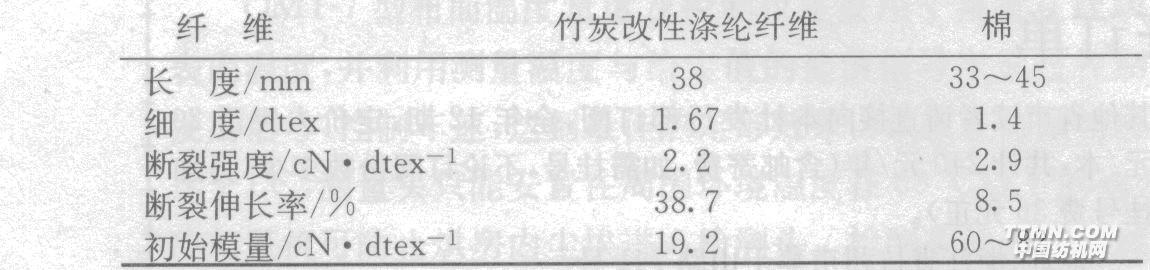

竹炭改性滌綸纖維是指將竹炭超微顆粒與聚酯通過共混紡絲而制成的具有多微孔結構和超強吸附、抗靜電、抗菌、防霉、發射負離子等特殊功能的滌綸纖維。其生產過程是將多年生長的竹子經l 000℃無氧高溫燒制成竹炭，采用氣流粉碎等方法將竹炭粉碎成超微顆粒，并將粉碎好的竹炭顆粒均勻地分散在聚酯載體中，加工成高含量的竹炭滌綸母粒，再根據產品的不同要求在滌綸切片中添加不同比例竹炭滌綸母粒，經紡絲得到竹炭改性滌綸纖維。竹炭改性滌綸纖維中竹炭含量一般在3％左右，最高不超過7％ [2]。目前對竹炭改性滌綸纖維混紡針織物服用性能的研究，尤其是竹炭改性滌綸纖維含量對混紡針織物性能的影響探討很少見報道。本文就此方面作一深入分析探討，供相關研究和工業生產參考。1 實驗部分1．1試驗樣品與處理 試驗用針織物的原料樣品規格見表1。針織物所用純竹炭改性滌綸纖維紗和竹炭改性滌綸纖維／棉混紡紗線細度為18．4tex，捻系數為320。實驗用針織物均為緯平針織物，織物中混紡比分別為竹炭改性滌綸纖維／棉：0／100、25／75、50／50、75／25、l00／0。表1針織物原料規格 實驗前處理如下：將織物放入水浴鍋中，水浴比為1∶20，加熱至60℃時迅速加入純堿(5～8 g／L)和肥皂(3～5 g／L)，不停攪拌。運行10 min后緩慢升溫至85℃左右，保溫1 h后先流水降溫至60℃，然后在70℃水中洗至中性，最后平整晾干【3】。1．2試驗儀器和條件 (1)織物的透氣性試驗儀器型號為YG461型織物中壓透氣量儀；試樣規格20 cm×20 cm，試驗中織物兩側壓力差49 Pa，測試樣5塊。 (2)織物懸垂性 試驗儀器型號為YG811DN織物動態懸垂風格儀；圓形試樣直徑240 mm的，測動態懸垂系數測試圓盤轉速50 r／min，測試樣5塊。 (3)織物硬挺度 試驗儀器型號為LLY-01B型電子硬挺度儀；試樣尺寸15

cm×2 cm，測試樣5塊。 (4)織物耐磨性試驗儀器型號為、Y522型圓盤式織物平磨試驗儀；圓形試樣直徑為125 mm，加壓重錘250 g，各測試樣5塊，計算磨200轉后織物的重量損失率。
