手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

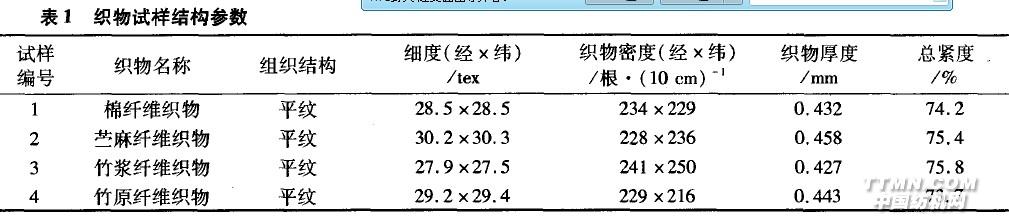

竹纖維作為一種新的生態環保纖維正受到當今紡織界廣泛關注。竹纖維按物理和化學加工方法的不同可分為竹原纖維和竹漿纖維，竹原纖維屬天然纖維素纖維，竹漿纖維屬再生纖維素纖維。為了進一步比較竹纖維織物與其他纖維織物的透濕性能和吸放濕性能，筆者對棉織物、麻織物與竹原纖維和竹漿纖維織物的透濕性能、吸放濕性能進行了測試、比較與分析，旨在探討竹纖維織物的性能特點，為竹纖維產品的進一步開發提供一些理論依據。1 織物試樣處理與取樣影響織物透濕性及吸放濕性能的主要因素是纖維性質以及織物內紗線之間和纖維之間的空隙，為了能夠較為準確地反映織物中纖維的性能，應盡可能縮小所選織物試樣的結構參數差異。通過篩選，選取4種由不同纖維組成的織物坯布作為試樣。并用堿退漿法進行處理。退漿的目的在于去除坯布上的漿料及部分雜質，使得測試結果更為準確。退漿后將布取出用冷水沖洗2次一3次，晾干。然后將織物放在大氣壓下調濕24 h后進行試驗。并用YG141型織物厚度儀測試試樣的平均厚度。棉纖維織物、苧麻纖維織物、竹漿纖維織物、竹原纖維織物的規格見表1。2 透濕與吸放濕性能測試與分析2．1 透濕量測試試驗方法：GB／T12704-1991《織物透濕量測定方法透濕杯法》中B法蒸發法，采用QD5一LFY-216A型透濕測試儀。試驗條件：透濕面積為70．25 cm ，溫度21℃ ±2℃ ，相對濕度(45±2)％ 。測試步驟：在距各試樣布邊10 Cltl內，按左上、左下、中、右上、右下的順序5個點各剪取直徑為13 cm試樣1塊，試樣上不得有影響試驗結果的疵點(共計20塊試樣)。在同一大氣壓條件下，在透濕杯中注入10 mL溫度為80℃的蒸餾水，將織物試樣覆蓋在透濕杯上，用橡皮箍密封，使杯內的蒸餾水只能從試樣蒸發通過。將透濕杯放入溫度38℃、相對濕度2％ 、氣流速度0．5 m／s的試驗箱中，30 rain后在箱內

精確稱重，1 h后再次稱重。經計算，4種織物的透濕量 分別為2771．69 g／m ·24 h、2817．43 g／m ·24 h、2799．58 g／m 24 h、2829．02 g／m 24 h。2．2 透濕量測試結果分析在影響織物透濕性能的因素中，透濕量隨織物的厚度、克重、織物緊度的增加而下降。因為隨著面料厚度、緊度的增加，水氣穿過織物所經過的路徑變長，單位時間內透過織物的水氣量減少。通過對表1的織物試樣結構參數分析可以發現，由于所選試樣的經緯紗細度、經緯向密度、試樣厚度、織物總緊度差異不大，因此，以上測試出的試樣透濕量基本可反映出構成織物的纖維透濕性能。從以上試驗數據可以看出：竹原纖維織物的透濕性能優良，優于棉纖維、竹漿纖維，與苧麻織物透濕性較為接近。這是由于竹原纖維縱向表面有無數微細凹槽，橫截面為不規則的橢圓形、腰圓形等，邊緣有裂紋，內有中腔，橫截面上布滿了大大小小的空隙，與苧麻纖維的截面相似，所以，竹原纖維織物具有優良的透濕性能。竹漿纖維縱向表面也存在著凹槽與裂縫，也能夠形成一定的毛細效應，但由于竹漿纖維結晶度、取向度、聚合度均較低，因此，纖維吸濕后含水量較大。棉纖維內雖然也含有大量的親水性羥基，但由于由棉纖維天然轉曲形成的有利于毛細傳遞的導濕槽的比表面積小于竹纖維的溝槽所形成的比表面積，因此，其透濕性能略低。
