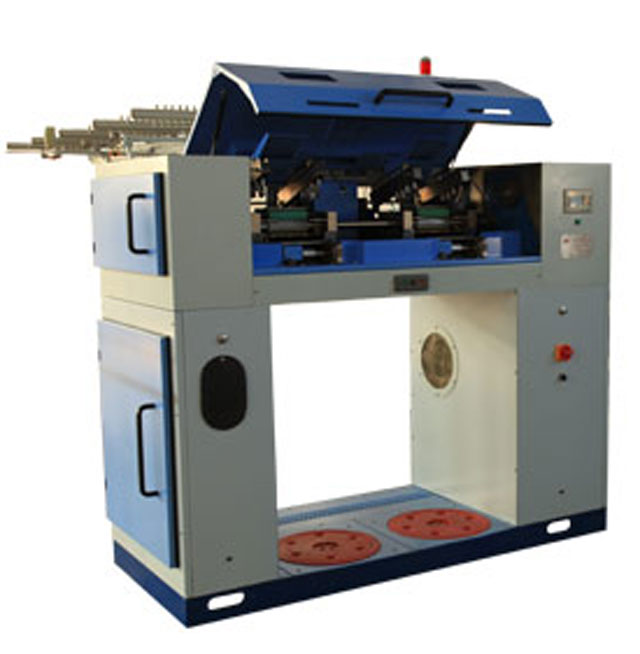

該機是吸收了國內外同類產品的先進技術并結合國內棉紡工藝特點設計的新一代調整并條機，采用三上三下壓力棒曲線牽伸機構，適用于22-76mm的棉、棉型化纖及中長纖維的純紡與混 紡，板棉棉條經過本機的并合與牽伸，提高了棉條的均勻度及纖維的伸直度、平行度，并使不同品質的纖維在棉條中的混合更趨均勻，各紡紗品種末并條干均達到較高水平。傳動采用全封閉油浴齒輪箱，重量變換齒輪裝于車頭箱內，搖動手柄即可調整牽伸倍數，方便可靠。電氣采用PLC機控制，全部控制程序固化，控制系統可靠，設有多種自停功能及信號顯示，確保機器高速優質的進行生產。另可選用變頻調速電機，操作更方便。配有穩定可靠的自動換筒裝置，大大降低了勞動強度。

      傳動采用全封閉油浴式齒輪箱平皮帶傳動，能緩和啟動和剎車的沖擊，主電機采用雙速電機，啟動時由低速自動變為高速運轉，啟動平穩，采用電容制動，減少沖擊，能消除由開關車造成的粗細節，對條干均勻有利。車頭傳動齒輪箱內設有總牽伸變換齒輪，采用手搖式排擋變換齒輪結構，調整牽伸倍數，冠牙和輕重牙齒輪全部封閉于油浴齒輪箱中，適于高速。箱體內有兩組輪系用以實現變速傳動，用以調整出條重量偏差。在箱體外側設置兩個搖柄和記數盤，旋轉搖柄帶動記數盤轉動，顯示箱體內兩組齒輪的實際嚙合情況，改變了傳統拆裝輕重齒輪，調整棉條重量偏差的方式，簡化了操作，減少了機下變換齒輪的數量。箱體外側還有固定中心距的一對階段牙齒輪，另有6對階段牙齒輪做大幅度調整總牽伸倍數用，可使總牽伸倍數達到4.013-13.556倍，滿足紡紗工藝需要。

      采用三上三下壓力棒加導向上羅拉牽伸形式，棉條先經后區牽伸，然后進入主牽伸區，壓力棒在主牽伸區內起加強控制浮游纖維的作用，從而有利于提高牽伸質量，牽伸下羅拉均有螺紋形溝槽，采用進口意大利軋齒機加工，精度高，使之轉動平穩，有利于對纖維的控制。牽伸下羅拉采用滾針軸承，運轉平衡并裝有油嘴，潤滑方便。采用高剛性搖架，彈簧選料合理，精心制造，加壓可靠，壽命長，壓力不無原則調節。
      前壓輥采用杠桿結構，固定端采用球面軸承，彈簧加壓，結構簡單，纏壓輥 及斷條采用微動開關自停。堵斜管采用光電自停，靈敏度可調節。
      上圈條盤采用空間曲線斜管，對調整轉動的盤狀部件增強剛性并化，部件組裝后進行動平衡校正，適應高速，成形良好。曲線斜管采用進口液體擠壓拋磨機處理，達到內孔光潔順暢。圈條盤采用懸掛式結構，使用超輕型滾動軸承和標準同步帶。下圈條傳動通過兩級V帶輪傳到地軸，通過變換V帶輪滿足各種直徑條筒的成型需要。
      真空吸塵由電機、風翼輪、棉箱、風道等組成。上吸風通道由車面后部風道，通過車尾齒輪箱后部風道，拐入上橫梁風道，直通上部清潔罩的兩個吸風口，下吸風在車面后部，風道上方直開兩處吸風口。
      上清潔采用回轉絨布揩拭上羅拉，絨布上的花衣經清潔梳集攏后上吸風口吸入棉箱，下清潔為單皮圈往復擺動揩拭羅拉，花衣經下吸風口吸入棉箱，有效的除去棉條中的雜塵，風道布局合理，風力適當，任何雜塵飛絮的產生和積聚處都可有效清理。
      導條機械采用高架積極順向喂入，由傳動軸通過同步帶及錐齒輪傳動導條架傳動軸，再通過螺旋齒輪傳動各個導條羅拉，棉條經同導條羅拉積極，借助分條器將棉條在導條羅拉上排列成行，導條架上裝有五組光電自停探測頭，斷頭靈敏可靠。這種導條架結構合理，操作方便，減少了意外牽伸，不積飛花，有利于提高棉條質量。
      電氣采用PLC機控制，全部控制程序固化，控制系統可靠，控制程序使機器能實現寸行、啟動、停止、手動換筒等操作，能實現低速起動-高速運行-潢筒停車-自動定向-自動換筒-自動開車的自動循環。還具有多種自停功能及信號顯示，安全可靠，操作方便，確保機器高速優質進行生產�？蛇x用變頻調速升降平穩，調速方便。
顯示設定單元可進行班次、定長的設定，顯示當前班次、各班產量、總產量、速度等內容，還設有故障顯示功能，利于迅速排除故障，提高機器運轉率。 主要技術參數

適紡纖維品種:純棉、棉型化纖及中長纖維的純紡和混紡
適紡纖維長度（mm）    22～76
機械速度（m/min）      200～600
眼數:          2
喂入型式 :     高架順向積極喂入
牽伸型式 :    三上三下壓力棒加導向上羅拉曲線牽伸
總牽伸倍數:   4.107～13.59
羅拉直徑 :    上羅拉     Φ35 Φ40 Φ35 Φ35
                  下羅拉     Φ45 Φ35 Φ35
                  壓力棒Φ12
加壓型式:     搖架彈簧加壓
換筒型式 :    單獨電機帶動鏈條推桿，推出滿筒同時喂入空筒(選擇)
上下清潔:   上清潔采用回轉絨布揩拭上羅拉
                下清潔采用單皮圈往復擺動揩拭羅拉，花衣經吸風口吸入棉箱
制動:         采用電解電容剎車、制動電機
傳動方式:   高速齒輪油浴　閉式傳動
主機外型尺寸：2060mm(長) 800mm(寬)  1795mm(高)
重量：約2000kg(凈重)
