經典案例：英威騰Goodrive300系列變頻器在地面直驅螺桿泵抽油機上的應用

摘要：地面直驅式螺桿泵是在螺桿泵基礎上發展而成的抽油機械，采用永磁同步電機帶動光桿直接驅動井下螺桿泵，減少了機械減速器和皮帶減速器，效率很高。本文介紹了英威騰Goodrive300開環矢量型變頻器在地面直驅螺桿泵上的應用，其控制性能可靠，節能效率高。本文僅以37kW的Goodrive300變頻器為例進行分析，并為地面直驅式螺桿泵的節能改造提供應用方案。
關鍵詞：變頻器   地面直驅螺桿泵  英威騰

1、引言
        地面直驅螺桿泵是近年來迅速發展起來的一種采油機械，特別適合高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采，能有效地克服氣鎖、砂卡等現象，且占地面積小，效率高，其增產節能優越性正日益顯現。地面直驅螺桿泵采用永磁同步電機驅動，取消了皮帶傳動、減速箱齒輪二級減速的驅動裝置，配備INVT新一代的開環矢量變頻器Goodrive300，采用電磁剎車的方式，使泵桿彈性變形緩慢的釋放，整個系統簡潔而又緊湊，操作簡單，運行高效平穩。
2、地面直驅螺桿泵介紹
        永磁同步電機直驅螺桿泵由機械傳動系統和電氣控制系統組成，它取消了傳統的皮帶傳動、減速箱減速裝置、停機防反轉機械裝置等，低速永磁同步電機直接驅動光桿帶動井下螺桿泵，其結構如圖1所示。動力傳輸方式是：電機的扭矩由電機空心軸-密封連接套-方卡子-光桿。光桿通過電機的空心軸伸出，通過方卡子與電機空心軸聯接，將電機扭矩傳遞到泵桿上。井口的軸向承載和機械密封裝置設計在電機的下端面和空心軸內，從而實現軸向承載、機械密封及動力電機基于一體的設計。密封組合將動密封與靜密封組合在一起，保證采出液不外漏，電機的下端與承重段聯接，它承擔全部泵組的重量，承重段的承重軸承應用潤滑油潤滑，方便維修和換油。另外，在承重裝置殼體的上法蘭增加了一個溢流通道，將機械密封正常工作時產生的微小泄露液體排出，防止造成機油乳化降低潤滑效果。

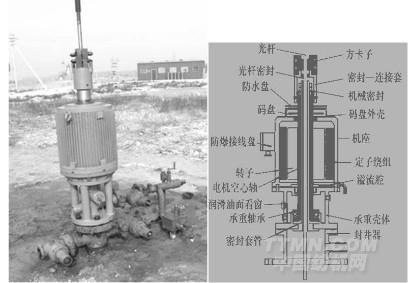

圖1永磁同步電機直驅螺桿泵外觀圖及結構圖

直接驅動方式不需要配置減速箱，不但提高了系統的工作效率，也避免了傳統螺桿泵采油系統經常出現的更換皮帶輪、添加潤滑油、改變生產參數和管理維護不便等問題。

3、采用Goodrive300驅動的直驅式螺桿泵驅動控制系統技術特點
3.1、采用永磁同步電動機驅動的優點
        普通螺桿泵的機械傳動效率只有80%左右，而通過電機直接驅動光桿，傳動效率可以達到98%。直驅式螺桿泵的驅動電機為永磁同步電機，永磁同步電機雖然不可直接啟動，但它具有以下特點：
（1）體積小，功率密度大，結構緊湊。
（2）運行效率高。轉子轉速與定子旋轉磁場完全同步，與異步電機相比，無轉子損耗；與普通電勵磁同步電機相比，轉子不需外加勵磁電源，消除了勵磁損耗。因此，永磁同步電機的額定效率可達到94％以上。永磁同步電機輕載時效率高，最高可達額定值的96％左右，而異步電機在輕載運行時的效率遠低于其額定值。因此，在大部分運行時間處于輕載狀態的工況下，永磁同步電機的節電效果更加理想。綜合來看，永磁同步電機的效率比同規格感應電機提高6%~10%。
（3）功率因數高。由于轉子為永磁體，永磁同步電機定子側無需提供勵磁電流，并且電感壓降比較小，在輕載和重載范圍內功率因數都比較高，即保證整個功率范圍內保持較高的功率因數，由于異步驅動電機在輕負載運行時功率因數低，因此使用永磁同步電機后的無功節電效果相當顯著。
（4）啟動力矩大，過載能力強，且適合于做多對極，可不加傳動箱直接驅動負載。
3.2 Goodrive300永磁同步電動機系統
        地面直驅式螺桿泵抽油機啟動扭矩大，要求配置高性能的驅動控制器，INVT新一代Goodrive300變頻器選用TI公司最新推出的32位DSP芯片，具有專門針對永磁同步電動機的矢量控制，具有很高的電機控制性能及精度，其主要技術特點[1]如下：
?  永磁同步電機開環矢量控制啟動扭矩為2Hz/200%；
?  過載能力：150%額定電流60s；180%額定電流10s；
?  開環控制精度可達0.2%最高轉速；
?  可支持2組同步電機切換控制；
?  支持Modbus、Profibus、以太網、CAN總線通訊協議；
?  具有轉速追蹤功能，輕松實現任何時候電機無沖擊啟動；
?  0s加速時間，可直接啟動而不過流；
?  標配數字電位器，并支持多種靈活頻率調節模式；
?  可支持參數拷貝和下載；
?  故障代碼多達36種，記錄前6次故障代碼以及前3次詳細的故障信息；
?  可采用法蘭式安裝，節省客戶安裝空間；
      Goodrive300采用注入電流的方式可在30ms內完成初始磁極位置的檢測從而保證啟動轉矩大及控制電機不失步，控制系統簡單，系統的啟動性能、速度精度、穩定度等完全滿足工況要求。
        由于螺桿泵抽油機系統停機過程比較復雜，反轉時存在安全隱患，若反轉扭矩過大導致轉速失控將造成抽油桿折斷等嚴重后果。Goodrive300變頻器具有轉速追蹤功能，當螺桿泵轉速失控時，可以平滑無沖擊啟動變頻器（電機），讓其反扭矩在受控的情況下緩慢釋放。
        Goodrive300支持Modbus、Profibus等通訊功能，可以為構建油田自動化、數字化提供標準通訊接口。另外，螺桿泵抽油機防反轉一直是這種抽油方式最大的控制問題，若采用其他控制器（如PLC）來控制變頻器，則可以編入防反轉程序，最大限度的保證停機的安全可靠。
        采用Goodrive300變頻驅動永磁同步電機在不同頻率和不同負載下其整體效率（變頻器+電機）高，可達93%（在江漢石油某機械廠試驗測試平均數據）。螺桿泵抽油機為恒轉矩負載，它在不同的井況下有不同的最佳運行工況，在保證單井最大的采液量的情況下，控制螺桿泵的轉速至最低可最大限度的降低電機的運行功率，加之整套系統本身的高效率，單井抽油系統將實現最佳運行，從宏觀上看，也可節約整個采油廠成本，對經濟發展亦有積極作用。
