FA219梳棉機

江陰機械制造有限公司

2011年09月02日　　來源：中國紡機網 編輯部

序號	項目	參數及規格	備注
１	機別	右手	面對出條處，主傳動在右側
２	機幅	1020mm	錫林筒體寬度
3	適用范圍	僅適用于清梳林
3	可加工纖維長度	22-76mm	可適合紡棉、化纖、或混紡
４	生產能力（理論）	100kg／臺時	推薦工作產量50kg／臺時
5	棉箱寬度	920-960mm
6	棉層定量	300-1000g／m
7	棉條定量	3-8g/m
8	最大出條速度	300m/min
10	給棉加壓重量	15-30N/cm	給棉羅拉包齒
	給棉方式	順向喂棉	給棉板倒裝
11	給棉羅拉工作直徑	Φ100mm
12	刺輥分梳板規格	長1013 × 寬65mm	不含除塵刀寬度
13	刺毛輥工作直徑	Φ250mm
14	刺毛輥速度	750-1360r/min	通過刺輥皮帶輪搭配與錫林的速比
15	錫林工作直徑	Φ1290mm	裸狀Φ1284mm
16	錫林速度	360-600r/min之間克無級設定	變頻調速
17	蓋板工作根數/總根數	28/84	踵趾差0.56mm
18	蓋板運行速度	120-700r/min可無極設定	變頻調速，但與錫林轉速跟蹤
19	附加梳理部件	刺輥分梳板，前8后10固定蓋板	前2后2棉網清潔器
20	道夫工作直徑	Φ706mm	裸狀Φ698mm
21	道夫速度	6-80rpm	變頻調速（生頭時用慢速）
23	剝棉型式	小三羅拉剝棉
24	抄針?lè)绞?/td>	機上羅拉抄針
25	適用抄磨輥直徑	Φ140-Φ180mm
26	牽伸倍數	68-300
	壓縮空氣耗氣量	0.3m2/h	氣壓0.7Mpa
27	全機吸風量	4200m3/h(機上連續吸)	吸口負壓≥-1000Pa
28	車肚花排出型式	強制吸風
29	全機吸塵點	13	刺輥下2個吸雜點，刺輥防氣罩，蓋板花，前后棉網清潔器4個，錫林下罩板2個，蓋板出入口2個，剝清吸點，蓋板背面吸1個
30	適用條筒規格	Φ600 × 1100mm, Φ900 × 1100mm	Φ900 × 1100mm
31	拖動功率：主電機 道夫電機 剝棉清潔輥電機 蓋板清潔輥電機 活動蓋板電機 蓋板踵趾清潔電機 圈條起電機	7.64KW 4KW 1.5KW 0.37KW 0.55KW 0.37KW 0.05KW *2 0.75KW	（拖動錫林、刺輥）（拖動道夫、三羅拉、前壓棍、圈條器））（拖動剝棉清潔輥）（拖動蓋板清潔輥）（拖動活動蓋板）
32	占地面積	長4360 × 寬2420mm	不包括圈條器
34	機器凈重	5800Kg

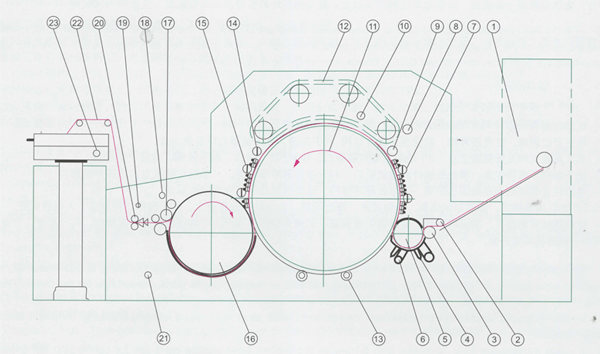

FA219梳棉機工藝流程

1.棉箱　2.給棉板（順向喂棉）　3.給棉羅拉　4.刺輥分梳板（兩塊）　5.刺輥　6.刺輥吸點（兩處）　7.后固定蓋板+棉網清潔器吸點　8.蓋板花吸點　9.蓋板出口吸點　10.蓋板背面吸點（兩處）11.錫林　12.活動蓋板　13.錫林下罩板吸口（兩處）　14.蓋板入口吸點　15.前固定蓋板+棉網清潔器吸點　16.道夫　17.剝棉羅拉　18.清潔輥吸點　19.雙喇叭口吸點　20.階梯羅拉 21.前車肚吸點 22.棉條　23.圈條器吸點
