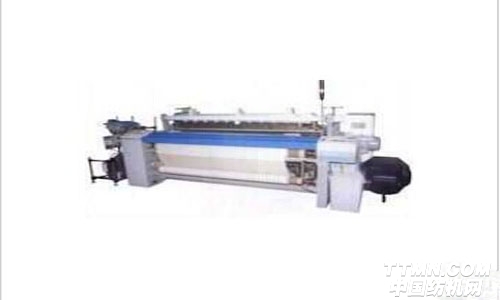

萬事達—新龍撓性劍桿織機

2015年03月23日　　來源：中國紡機網編輯部


主要技術參數：

新龍劍桿織機是一種分離筘座式撓性劍桿織機。其機械構造高度精確，機器調整穩定，操作合理簡單，保養工作少，且具有人機工程特點，這一全新設計概念，在以下機構特征中體現。

1．開口機構

本機可配置BRG12型踏盤裝置，2212型、2232型機械多臂裝置，2660型、2650型電子多臂裝置，及機械、電子大提花裝置等開口機構，通過剛性聯軸器與織機倒車箱聯接，能獲得適應各類織物的開口要求。

2．引緯機構

引緯由四相絞軸傳劍機構、平面四連桿和扇形齒往復轉動劍帶傳動輪來完成，該機構由若干強度極高、尺寸精密的部件構成，最大程度提高了引緯系統運轉靈活性，而劍頭運動的特點在于它的加速度低，而且運行速度曲線符合引緯時不產生過度的紗線變形，便于夾緯、剪緯，以及緯紗在中心位置的交接和緯紗釋放的要求，并在變換幅寬時，不需要再次調整劍頭在中心交接的時間。

劍帶傳動機構的幾何形狀和尺寸提供了完美的直線運動，運行平穩，無需劍帶導軌，梭口沒有劍帶導軌的技術選擇有效地減少了經紗的干擾，使鋼筘非常平穩的運動，并減少了機器的振動和降低了噪音水平。
