SM805高精度磨皮輥機
安徽省天長市尚美紡機工具有限公司
公司名稱：安徽省天長市尚美紡機工具有限公司.gif){kind=small}
.jpg)

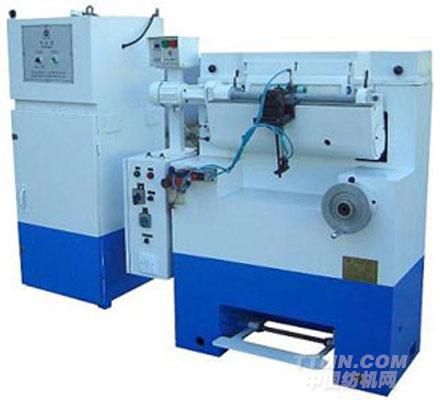

SM805高精度磨皮輥機
本機是磨塑膠皮輥機的新一代產品，結構合理、技術先進，主要適用于棉、毛、麻、絹以及化纖紡織上的上羅拉軸承的丁氰膠輥的高精度高速磨礪，能加工直徑范圍為Φ20-Φ80mm各種包覆丁氰膠輥的軸承。
*選用大寬度大氣孔率特殊砂輪石,四片總寬度405mm。
*采用橫向移動15mm(16次/min)和縱向進給相結合的氣動握持磨削方式.握持羅拉軸承的中軸來磨礪(屬握持式無心磨床)。
*在磨礪過程中，整個皮輥表面與大氣孔砂輪保持完全接觸，使皮輥表面盡力均勻。
*用不同的夾具可磨所有的常規皮輥，長度可達400毫米；直徑在80毫米以內；也可磨緊密紡皮輥。
*可設置自動狀態，設置一定的時間進行自動磨礪，皮輥可達到自動磨礪、脫離的功能，確保皮輥磨礪的精糙度及十分精確的幾何尺寸。
*可根據皮輥邵氏硬度標準、皮輥材料質量、紗廠對皮輥光潔度和粗糙度的要求，可單獨設計不同的磨勵時間，從而達到用戶理想的工藝標準。
*有吸風裝置，確保磨礪時有效清潔皮輥表面以及減少皮輥表面熱量的聚集。
*該機運轉均采用無級變頻調速,產出效益及精度是傳統磨皮輥機的2-3倍。
主要技術參數：
|
主機 |
砂輪磨頭主電機功率 |
2.2KW |
電機轉速 |
1430r/min |
|
砂輪磨頭轉速 |
1800r/min |
機器寬度 |
950mm |
|
|
機器高度 |
1300mm |
機器重量 |
530kg |
|
|
砂輪磨頭 |
最大直徑 |
250mm |
最小直徑 |
210mm |
|
長度 |
410mm |
重量 |
37KW |
|
|
擺臂磨礪裝置 |
電機功率 |
0.25KW |
羅拉電機轉速 |
2750r/min |
|
傳動羅拉轉速 |
無級變速 |
傳動羅拉直徑 |
φ30mm |
|
|
加工工件直徑范圍 |
φ20-φ80mm |
傳動羅拉長度 |
1050mm |
|
|
搖臂磨礪裝置凈重 |
60kg |
|
|
|
|
修整砂輪裝置 |
電機功率 |
0.06KW |
電機轉速300r/min |
|
|
工作轉速 |
無級變速 |
|
|
|
|
吸塵器 |
電機功率 |
2.2KW |
電機轉速 |
2800r/min |
|
風量 |
1300m3/h |
風壓 |
1177Pa |
|
|
直徑 |
φ500mm |
高度 |
1.5m |
|
|
重量 |
100kg |
|
