公司名稱：安徽省天長市尚美紡機工具有限公司

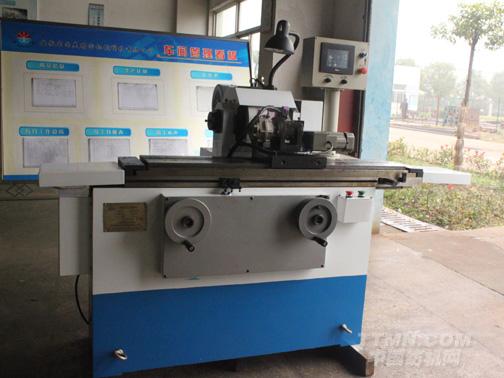

SMMPG-W寬砂輪高精度磨皮輥機

本機適用于磨削粗紗、細紗皮輥。
工作臺縱向移動由伺服電機用無齒隙聯軸器連接滾珠絲桿轉動，滾珠絲桿螺母帶動工作臺移動。工作臺左、右移動速度可分別調節，可調速范圍：0-3米/分。工作臺縱向移動可通過手搖實現，手輪順時針搖動工作臺向右移動，逆時針搖動工作臺向左移動，工作臺實現自動往復時將手輪拉出。
砂輪架移動通過手搖橫進給機構齒輪與橫進給機構齒輪嚙合傳動絲桿，絲桿螺母帶動上拖板，使砂輪架做前后移動。最大移動量為100mm。砂輪進給手輪順時針方向為進給，逆時針方向為后退。砂輪架進退有鎖定功能，保證同批加工工件的外徑尺寸一致。
主要規格與參數：
1、主要規格
中心高                 ≤140mm
最大磨削直徑               50mm
最大磨削長度               180mm
最大工件重量               3kg
2、床身
床身底面至工件中心高度             ≤990mm
床身橫向?qū)к墸?nbsp;  中心距        280mm
長度      470mm
床身縱向?qū)к墸?nbsp;  中心距        160mm
長度      1200mm
3、工作臺(Z軸)   寬度          250mm
長度          1170mm
最大縱向移動量             500mm
縱向運動速度（無級調速）       0-3000mm/min
最大回轉角度：             逆時針9度
順時針9度
4、砂輪架(X軸)
砂輪架移動量                ≤105mm
砂輪尺寸（外徑*寬度*內徑）         300*200*127毫米
砂輪線速度                         ≤35米/秒
砂輪主軸轉速                          2100轉/分
手柄刻度盤每轉一格砂輪架移動量     0.005毫米
手柄刻度盤每轉一周砂輪架移動量     1毫米
5、電動機總?cè)萘浚?br /> 砂輪架電機（Y90L-2）  功率        4千瓦
轉速        2850轉/分
工作臺往復伺服電機（Z軸）功率     1 .2千瓦
夾具電機（YW711-4）  功率     0.12千瓦
轉速     1400轉/分
吸塵器主電機(YT90L-2)    功率     2.2千瓦
轉速     2850轉/分
震動電機（YS-5634）      功率         0.12千瓦
轉速     1400轉/分
6、動力要求
總功率（最大）                        7.64KW
  最大電波動幅度（V）                   380V±10%
最大頻率波動幅度（HZ）                50Hz±1Hz
壓縮空氣                              ≥0.87MPa
7、外形尺寸與重量
  機床外形尺寸（長*寬*高）           1800*1100*1500毫米
吸塵器外形尺寸（長*寬*高）      550*530*1380毫米
機床凈重                ≤950公斤
吸塵器凈重             ≤85公斤
