公司名稱：安徽省天長市尚美紡機工具有限公司

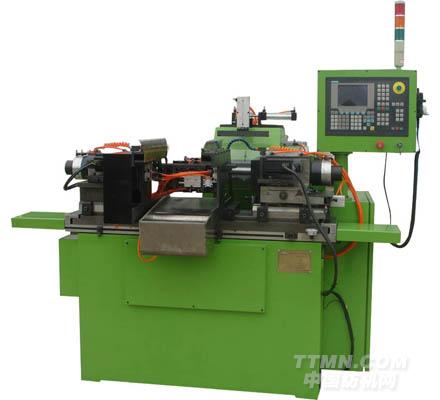

SM25CNC-W-A全自動上下料膠輥研磨機（寬砂輪）

 本機是針對A4、A3幅打印機充電輥、顯影輥的生產研磨的主要設備，可磨曲線、直線，粗磨、精磨均可。磨頭快進快退，砂輪旋轉、膠輥旋轉、工作臺往復、砂輪進給四者速度均達無級變速。膠體配方易削性好的膠輥精度跳動可達≤0.001mm-≤0.003mm以內，表面無加工痕跡，相當美觀，是做精品充電輥顯影輥的首選專業精密機械。
        本產品的創新點主要體現在：
        1、采用西門子CNC專用系統，操作界面簡單，用G代碼編程，修整砂輪數控插補、四軸聯動的專業設備。
        2、采用“鋸齒形排列水平式送料板”結構，實現全自動上、下料，操作方便。
        3、工件裝夾采用精密雙筒夾裝置，由于充電輥與顯影輥的芯軸細而長，為了達到理想的精度采用兩端精密筒夾，以芯軸的外圓為基準進行裝夾研磨，在雙筒夾夾持過程中產生軸向拉力，相當于在研磨過程中加強了芯軸的剛性，研磨時達到高精度、高效率的效果。
        4、打印機膠輥表面粗糙度與幾何尺寸要求極高，該設備采用與充電輥、顯影輥同等長的蜂窩狀特大氣孔（220目）砂輪，來滿足充電輥、顯影輥粗糙度Ra：0.4μm，跳動小于等于0.03mm的直線性；另外充電輥、顯影輥是中間大兩端小的曲線，該機將砂輪修成與充電輥、顯影輥凹凸相吻合的曲線來實現表面粗糙度與曲線的工藝要求。
        技術參數：
        型號：SM25CNC-W
        中心高（mm）160
        頂尖距（mm）450
        最大磨削直徑(mm) 100
        標準砂輪尺寸 外徑*寬*內（mm）405*260-340*205
        頂針錐度（morse）No.3
        砂輪轉速（r/min）0-2600
        工作頭主軸轉速（r/min）0-460
        砂輪架進給最小量(mm) 0.0005mm
        工作臺往復速度（mm/min）0-5000
        砂輪架進退速度（mm/min）0-5000
        吸塵器吸塵率(%) 99
        吸風量（m3/h）2500
        工作精度 圓度（mm）0．0025
        圓柱度（mm）0．005
        粗糙度(μm) 0．32
        電機功率 主電機(kw) 4.0
        總容量(kw) 7.0
        機床重量（kg）1600
        機床外形（長*寬*高）（mm）2500*1500*1700
        氣源壓力（MPa）0．6-0．8
