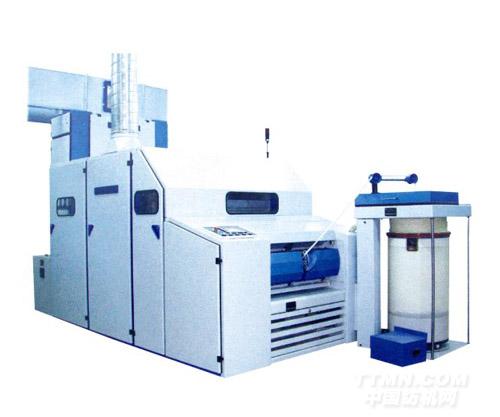

FA224、FA221D、225、1204高產梳棉機

河南省滎陽通達紡織機械有限公司

2011年09月27日　　來源：中國紡機網編輯部

一、產品用途

　　本機將清梳喂棉箱輸送的筵棉進行梳理，除雜并排除部分短絨后，集束成較均勻的棉條，有規律的圈放在棉條筒內，供后續工序使用。本機設計最高速度220米/分，實際產量在35-55公斤/臺時，用PC機控制，設有長短片段自調勻整裝置，采用多電機傳動，簡化了傳動機構。本機主要零部件如基架，錫林筒體，道夫筒體等均采用鋼板結構、刺輥下設預分梳板，錫林前后各設三根固定蓋板，互動蓋板總數為80根，工作蓋板為30根，蓋板運行方向與錫林轉動方向相反。整機牢固可靠，外形整齊，安全可靠。

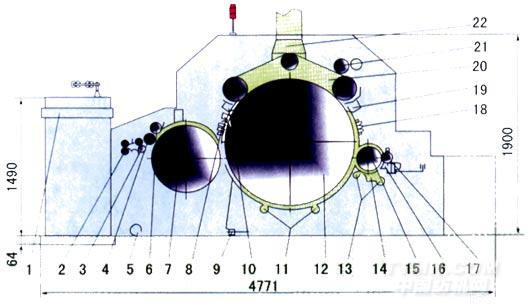

1、圈條器                 2、大壓輥
3、軋碎輥                  4、剝棉羅拉
5、底板吸口              6、清潔輥
7、道夫                     8、前固定蓋板
9、底板吹氣             10、前棉網清潔器
11、錫林下方吸口 12、易林
13、刺輥下方吸口 14、預分梳板
15、刺輥                  16、喂棉板
17、喂棉羅拉           18、后固定蓋板
19、后棉網清潔器 20、活動蓋板
21、清潔輥              22、連續吸落棉總管

二、主要規格

喂入棉層寬度（mm）	920
定量（g/m）	350-720
輸出棉條定量（g/m）	4-6
總牽伸倍數	70-130
實際出條速度（m/min）	150-180
刺輥直徑（mm）	250
速度（r/min）	600;900;950;1116
刺輥底部	除塵刀加分梳板
錫林直徑（mm）	1290
速度（r/min）	280;350;400
道夫直徑（mm）	700
回轉蓋板總跟數	80
工作蓋板根數	30
蓋板速度（mm/min）	102-305
固定蓋板根數	前3后3
棉網清潔器	前2后1
生頭時出條速度（m/min）	15-20
剝棉型式	三羅拉剝棉
集棉器型式	氣動操縱轉動式弧板
總功率	8.69
選用條筒規格	Φ600×900（1100）Φ900×900（1100）
配用圈條器形式	自動換筒/人工換筒
外形尺寸（長×寬×高）（mm）	4741×2675×1900
機器凈重（kg）	約7300
