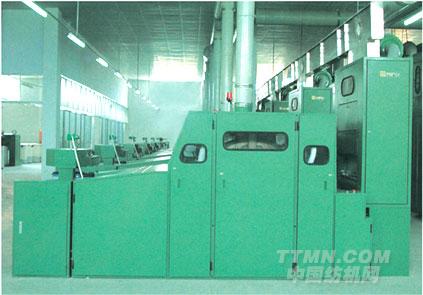

公司名稱：江陰百田機械制造有限公司

■機械特點：

1．特殊設計結構，易保養，調整，便于拆裝大漏底。

2．棉網由三剝棉羅拉，特殊導棉裝置階梯羅拉導出，可高速運行。

3．多點集中連續吸塵裝置。

4．微電腦，觸控顯示屏，可顯示操作及設定相關參數。

5．φ100mm給棉羅拉，杠桿式滑動裝置，獨立傳動，變頻控制，適應棉箱喂入，可直接加裝勻整裝置。

6．設前五后五固定分梳板及棉網清潔器，有效改善棉網質量。

7．刺輥下設有預分梳板及可調式除塵刀，除雜效果好。

8．蓋板逆轉設計，蓋板及剝棉羅拉，直接由高速粉碎輥，剝離收集。

9．新型錫林及道夫設計，精密度高。

10．錫林高阻電機直接啟動，平穩、順暢。

11．道夫獨立變頻傳動，以圓弧同步帶設計為各部傳動，穩定無噪音。

12．機架為箱框式結構設計，剛性強、質量穩定。

13．多處設有速度檢查裝置，隨時檢測各旋轉機構的運轉狀況，保證良好品質

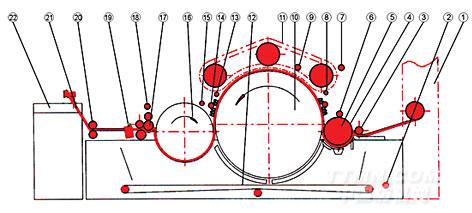

1.棉箱

2.車肚花吸點

3.給棉羅拉

4.刺輥分梳板

5.刺輥

6.刺輥吸點

7.蓋板花吸點

8.蓋板出口吸點(兩面吸)

9.蓋板背面吸點(兩面吸)

10.錫林

11.蓋板

12.輸送簾子

13.蓋板入口吸點(兩面吸)

14.前五后五固定蓋板+棉網清潔器吸點

15.道夫三角區吸點

16.道夫

17剝棉羅拉

18.清潔輥吸點

19.導棉器

20.階梯羅拉

21.棉條

22.圈條器

技術規格:Technical specifications:

工作寬度:1020mm

可加工纖維長度:22-76之純棉、化纖及混紡

生產能力（理論）：80kg/一時

棉箱寬度：940mm

棉層定量：400-800g/m

棉條定量：3.5-6.5g/m

最大出條速度：250m/min

給棉加層重量：40-60n/cm

給棉羅拉直徑：φ100mm

刺毛輥工作直徑：φ250mm

刺毛輥速度：808-1326r/min

錫林工作直徑：φ1290mm

錫林速度（選用）：330r/min,360r/min,420r/min/450r/min,500r/min

蓋板工作根數/總根數:32/86

蓋板運行速度：122-500mm/min

附加梳理部件：刺輥分梳板，前五后五固定蓋板

道夫工作直徑：φ706mm

道夫速度：6-70r/min

道夫變速方法：變頻無級調速

剝棉型式：三羅拉剝棉

牽伸倍數：68-300

風機吸風量：4000m3/h 負壓>=1000pa

全機吸塵量：集中集層方式

適用調筒規格：φ600×1000mm,φ900×1100mm

護罩形式：全機封閉式

拖動功率：主電機4kw

道夫電機：1.1kw

給棉電機：0.55kw

剝棉清輥電機：0.37kw

蓋板清輥電機：0.55kw

占地面積：長4360×寬2420mm(f6000圈條器)

機器凈重：6000kg
